การลดความลึกของ Circuit ด้วย AQC-Tensor Qiskit addon

ใน notebook นี้ เราจะทำตามขั้นตอนของ Qiskit pattern โดยใช้ การคอมไพล์ควอนตัมเชิงประมาณด้วย tensor networks (AQC-Tensor) เพื่อให้ได้ความลึกของ Circuit ที่ต่ำกว่าที่จำเป็นต้องใช้ตามปกติสำหรับการทำ Trotter evolution

ขั้นตอนที่เราจะดำเนินการมีดังนี้:

ขั้นตอนที่ 1: แมปสู่ปัญหาควอนตัม
- กำหนด Hamiltonian และ observable(s) ของปัญหา
- สร้าง target tensor-network state สำหรับส่วนเริ่มต้นของ Circuit
- สร้าง Circuit ที่มีความลึกต่ำเพื่อประมาณส่วนที่กำลังถูกบีบอัด
- สร้าง ansatz ทั่วไปจาก Circuit นั้น
- ปรับพารามิเตอร์ให้ ansatz ใกล้เคียงกับ target มากที่สุดเท่าที่จะทำได้
- เพิ่ม Trotter steps ถัดมาต่อท้าย ansatz ที่ปรับแล้ว
ขั้นตอนที่ 2: ปรับแต่งสำหรับฮาร์ดแวร์เป้าหมาย
- Transpile Circuit สำหรับฮาร์ดแวร์
ขั้นตอนที่ 3: รันการทดลอง
- ใช้ fake backend เพื่อความสะดวก
ขั้นตอนที่ 4: สร้างผลลัพธ์คืน
- ไม่จำเป็น แต่เราแค่แสดงค่า observable ที่วัดได้

ขั้นตอนที่ 1: แมปสู่ quantum circuit และ operator

ตั้งค่า Hamiltonian ของโมเดลและ observable

ใน notebook นี้ เราใช้ Ising model บนวงกลมที่มี 10 ตำแหน่ง:

\hat{\mathcal{H}}_{\text{Ising}} = \sum_{i=1}^{10} J_{i,(i+1)} Z_i Z_{(i+1)} + h_i X_i \, ,

โดยที่เงื่อนไขขอบเขตแบบวนรอบหมายความว่า สำหรับ $i=10$ จะได้ $i+1=11\rightarrow1$ , $J$ คือความแข็งแกร่งของการจับคู่ระหว่างสองตำแหน่ง และ $h$ คือสนามแม่เหล็กภายนอก

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-addon-aqc-tensor qiskit-addon-utils qiskit-ibm-runtime quimb scipy

from qiskit.transpiler import CouplingMap
from qiskit_addon_utils.problem_generators import generate_xyz_hamiltonian

# Generate some coupling map to use for this example
coupling_map = CouplingMap.from_heavy_hex(3, bidirectional=False)

# Choose a 10-qubit circle on this coupling map
reduced_coupling_map = coupling_map.reduce([0, 13, 1, 14, 10, 16, 4, 15, 3, 9])

# Get a qubit operator describing the Ising field model
hamiltonian = generate_xyz_hamiltonian(
    reduced_coupling_map,
    coupling_constants=(0.0, 0.0, 1.0),
    ext_magnetic_field=(0.4, 0.0, 0.0),
)

observable ที่เราจะวัดคือค่าแม่เหล็กรวม (total magnetization)

from qiskit.quantum_info import SparsePauliOp

L = reduced_coupling_map.size()
observable = SparsePauliOp.from_sparse_list([("Z", [i], 1 / L / 2) for i in range(L)], num_qubits=L)

กำหนดขอบเขตที่จะจำลองแบบคลาสสิก

เป้าหมายหลักของเราคือการจำลอง time evolution ของ Hamiltonian โมเดลข้างต้น โดยใช้ Trotter evolution ซึ่งเราแบ่งออกเป็นสองส่วน:

ส่วนเริ่มต้นที่สามารถจำลองได้ด้วย matrix product states (MPS) เราจะ "คอมไพล์" ส่วนนี้โดยใช้ AQC ตามที่นำเสนอใน https://arxiv.org/abs/2301.08609
ส่วนถัดไปของ Circuit ที่จะรันบนฮาร์ดแวร์ เราวางแผนจะใช้ AQC-Tensor บีบอัด Circuit ของ time evolution จนถึงเวลา $t=4$ จากนั้นจึง evolve ต่อโดยใช้ Trotter steps ปกติจนถึง $t=5$

สร้าง Circuit ก่อนและหลังจุดแบ่ง

เมื่อเลือกที่จะแบ่งที่ $t=4$ แล้ว เราจะสร้าง Circuit สองตัว:

Circuit แบบ "target" สำหรับส่วน AQC ของ evolution ตั้งแต่ $t_i=0$ ถึง $t_f=4$ เนื่องจากส่วนนี้ถูกจำลองด้วย tensor-network simulator จำนวน layer จึงมีผลต่อเวลาการรันเพียงปัจจัยคงที่เท่านั้น ดังนั้นเราอาจใช้จำนวน layer มากๆ เพื่อลด Trotter error

from qiskit.synthesis import SuzukiTrotter
from qiskit_addon_utils.problem_generators import generate_time_evolution_circuit

aqc_evolution_time = 4.0
aqc_target_num_trotter_steps = 45

aqc_target_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
    time=aqc_evolution_time,
)

Circuit ของ evolution ถัดมา ซึ่ง evolve จาก $t_i=4$ ถึง $t_f=5$ เนื่องจากส่วนนี้รันบนฮาร์ดแวร์ควอนตัม จึงควรใช้จำนวน Trotter layer น้อยที่สุดเท่าที่จะทำได้

subsequent_evolution_time = 1.0
subsequent_num_trotter_steps = 5

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)

เพื่อการเปรียบเทียบในภายหลัง ลองสร้าง Circuit ที่สามตัวด้วย นั่นคือ Circuit ที่ evolve ด้วย aqc_evolution_time แต่มี evolution time ต่อ Trotter step เท่ากับ Circuit ถัดมา นี่คือ Circuit ที่เราจะต้องทำงานด้วยหากไม่ได้ใช้จำนวน Trotter steps มากๆ สำหรับ target circuit เราจะเรียกมันว่า comparison circuit

aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps / subsequent_evolution_time * aqc_evolution_time
)
aqc_comparison_num_trotter_steps

comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)

สร้าง ansatz และพารามิเตอร์เริ่มต้นจาก Trotter circuit ที่มี steps น้อยกว่า

ก่อนอื่น เราสร้าง Circuit "ที่ดี" ซึ่งมี evolution time เท่ากับ target circuit แต่มี Trotter steps น้อยกว่า (และด้วยเหตุนี้จึงมี layer น้อยกว่า)

จากนั้นเราส่ง Circuit "ที่ดี" นี้ไปยังฟังก์ชัน generate_ansatz_from_circuit ของ AQC-Tensor ฟังก์ชันนี้จะวิเคราะห์การเชื่อมต่อแบบ two-Qubit ของ Circuit และคืนค่าสองสิ่ง:

ansatz Circuit แบบพารามิเตอร์ทั่วไปที่มีการเชื่อมต่อ two-Qubit เหมือนกับ Circuit ที่ป้อนเข้าไป และ
พารามิเตอร์ที่เมื่อนำไปแทนใน ansatz แล้วจะได้ Circuit (ที่ดี) นั้นกลับมา

ต่อจากนี้เราจะนำพารามิเตอร์เหล่านี้มาปรับค่าซ้ำๆ เพื่อให้ ansatz circuit ใกล้เคียงกับ target MPS มากที่สุด

from qiskit_addon_aqc_tensor import generate_ansatz_from_circuit

aqc_ansatz_num_trotter_steps = 5

aqc_good_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
    time=aqc_evolution_time,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit, qubits_initially_zero=True
)
aqc_ansatz.draw("mpl", fold=-1)

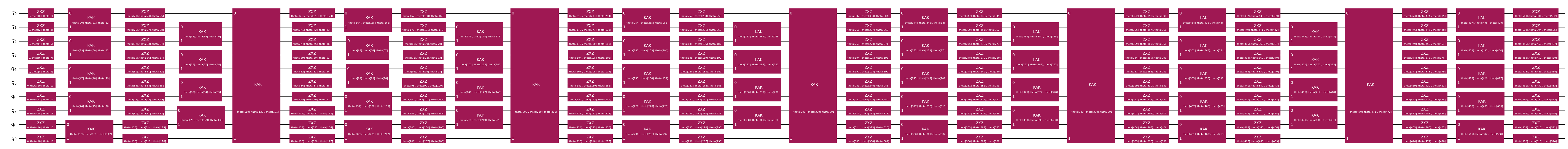

Quantum circuit diagram

print(f"Comparison circuit: depth {comparison_circuit.depth()}")
print(f"Target circuit: depth {aqc_target_circuit.depth()}")
print(f"Ansatz circuit: depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters")

Comparison circuit: depth 120
Target circuit: depth 270
Ansatz circuit: depth 23, with 515 parameters

เลือกการตั้งค่าสำหรับ tensor network simulation

ที่นี่เราใช้ tensor network simulator ที่ใช้ quimb ในตัวอย่างนี้ เราใช้ตัวจำลอง matrix-product state (MPS) ของ quimb และใช้ JAX สำหรับ automatic differentiation ดู API documentation สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีใช้ quimb simulator

from functools import partial

import quimb.tensor

from qiskit_addon_aqc_tensor.simulation.quimb import QuimbSimulator

simulator_settings = QuimbSimulator(
    partial(quimb.tensor.CircuitMPS, max_bond=100, cutoff=1e-8),
    autodiff_backend="jax",
)

สร้างการแทนแบบ matrix-product state ของ AQC target state

ต่อไป เราสร้างการแทนแบบ matrix-product ของ state ที่จะถูกประมาณด้วย AQC

from qiskit_addon_aqc_tensor.simulation import tensornetwork_from_circuit

aqc_target_mps = tensornetwork_from_circuit(aqc_target_circuit, simulator_settings)

สังเกตว่าเนื่องจากเราเลือกใช้จำนวน Trotter steps มากๆ สำหรับ target state ดังนั้น state นี้จึงมี Trotter error น้อยกว่า comparison circuit จริงๆ เราสามารถคำนวณ fidelity ( $| \langle \psi_1 | \psi_2 \rangle |^2$ ) ของ state ที่เตรียมโดย comparison circuit เทียบกับ target state ได้:

from qiskit_addon_aqc_tensor.simulation import compute_overlap

comparison_mps = tensornetwork_from_circuit(comparison_circuit, simulator_settings)
comparison_fidelity = abs(compute_overlap(comparison_mps, aqc_target_mps)) ** 2
comparison_fidelity

0.9996761790297157

ปรับพารามิเตอร์ของ ansatz โดยใช้การคำนวณ MPS

ที่นี่เราลดค่า cost function ที่ง่ายที่สุดที่เป็นไปได้ MaximizeStateFidelity โดยใช้ L-BFGS optimizer จาก scipy

เราเลือกจุดหยุดสำหรับ fidelity เพื่อให้อยู่เหนือค่าที่ comparison circuit จะให้ได้หากไม่ใช้ AQC เมื่อถึงจุดนี้ Circuit ที่ถูกบีบอัดจะมี Trotter error น้อยกว่า และ มีความลึกน้อยกว่า Circuit เดิม หากมีเวลาประมวลผลเพิ่มขึ้น สามารถดำเนินการปรับแต่งต่อไปเพื่อเพิ่ม fidelity ให้สูงขึ้นได้อีก

from scipy.optimize import OptimizeResult, minimize

from qiskit_addon_aqc_tensor.objective import MaximizeStateFidelity

objective = MaximizeStateFidelity(aqc_target_mps, aqc_ansatz, simulator_settings)

stopping_point = 1 - comparison_fidelity

def callback(intermediate_result: OptimizeResult):
    print(f"Intermediate result: Fidelity {1 - intermediate_result.fun:.8}")
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective.loss_function,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": 100},
    callback=callback,
)
if result.status not in (
    0,
    1,
    99,
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(f"Optimization failed: {result.message} (status={result.status})")

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x

Intermediate result: Fidelity 0.95080335
Intermediate result: Fidelity 0.98408927
Intermediate result: Fidelity 0.99140876
Intermediate result: Fidelity 0.9951876
Intermediate result: Fidelity 0.99563147
Intermediate result: Fidelity 0.99646297
Intermediate result: Fidelity 0.99679298
Intermediate result: Fidelity 0.99715793
Intermediate result: Fidelity 0.99756604
Intermediate result: Fidelity 0.99804283
Intermediate result: Fidelity 0.99832283
Intermediate result: Fidelity 0.99856583
Intermediate result: Fidelity 0.99868698
Intermediate result: Fidelity 0.998867
Intermediate result: Fidelity 0.99902237
Intermediate result: Fidelity 0.99912174
Intermediate result: Fidelity 0.99919705
Intermediate result: Fidelity 0.99926724
Intermediate result: Fidelity 0.99938605
Intermediate result: Fidelity 0.99951297
Intermediate result: Fidelity 0.99956172
Intermediate result: Fidelity 0.99962274
Intermediate result: Fidelity 0.99963919
Intermediate result: Fidelity 0.99967423
Intermediate result: Fidelity 0.9997101
Done after 25 iterations.

สร้าง Circuit สุดท้ายเพื่อส่งให้ Transpiler

final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
final_circuit.compose(subsequent_circuit, inplace=True)
final_circuit.draw("mpl", fold=-1)

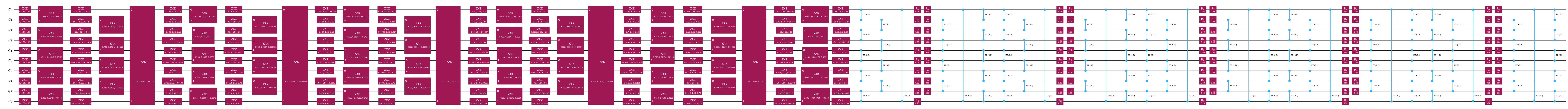

Quantum circuit diagram

ขั้นตอนที่ 2: Transpile สำหรับการรันบนฮาร์ดแวร์เป้าหมาย

ในขั้นตอนที่ 2 ของ Qiskit pattern เราจะ Transpile Circuit นี้และ observable(s) ที่ต้องการสำหรับการรันบนอุปกรณ์เป้าหมาย ที่นี่เราใช้ fake backend ที่ให้มาโดย qiskit-ibm-runtime

from qiskit import transpile
from qiskit_ibm_runtime.fake_provider import FakeMelbourneV2

backend = FakeMelbourneV2()

isa_circuit = transpile(final_circuit, backend)
isa_observable = observable.apply_layout(isa_circuit.layout)

จากนั้น ISA circuit ที่ได้สามารถส่งไปรันบน Backend (ขั้นตอนที่ 3 ของ Qiskit pattern)

ขั้นตอนที่ 3: รันบนฮาร์ดแวร์ควอนตัม

from qiskit_ibm_runtime import EstimatorV2 as Estimator

estimator = Estimator(backend)
job = estimator.run([(isa_circuit, isa_observable)])
pub_result = job.result()[0]

ขั้นตอนที่ 4: สร้างผลลัพธ์คืน

ในกรณีของเราไม่จำเป็นต้องสร้างผลลัพธ์คืน เราแค่ดูผลลัพธ์ได้เลย

pub_result.data.evs[()]

np.float64(0.047998046875000006)
