การทแยงเมตริกซ์เชิงควอนตัมแบบ Krylov ของ Lattice Hamiltonians

ประมาณการเวลาใช้งาน: 70 นาทีบนโปรเซสเซอร์ Heron หรือ Nighthawk (หมายเหตุ: นี่เป็นการประมาณเท่านั้น เวลาจริงอาจแตกต่างออกไป)

ผลลัพธ์การเรียนรู้

• วิธีตีความ Krylov quantum diagonalization (KQD) ว่าเป็นการเรียนรู้ฟังก์ชัน Hamiltonian จำกัดที่ทำหน้าที่เป็นตัวกรองสเปกตรัม

• วิธีสร้างเมทริกซ์ Hamiltonian แบบฉายภาพและเมทริกซ์ overlap ด้วยการวัดแบบ extended swap-test

• วิธีแก้ปัญหา generalized eigenvalue problem (GEVP) ที่ได้ และกู้คืนค่าประมาณพลังงานสถานะพื้นสำหรับ lattice Hamiltonian

ข้อกำหนดเบื้องต้น

• Qiskit primitives

• การประมาณค่าพลังงานสถานะพื้นของสายโซ่ Heisenberg ด้วย VQE

• คอร์สอัลกอริทึมการทแยงมุมเชิงควอนตัม

พื้นหลัง

บทช่วยสอนนี้จะสาธิตวิธีการนำอัลกอริทึม Krylov Quantum Diagonalization (KQD) ไปใช้ภายในบริบทของ Qiskit patterns ก่อนอื่นจะได้เรียนรู้ทฤษฎีเบื้องหลังอัลกอริทึม จากนั้นจะเห็นการสาธิตการรันจริงบน QPU

การประมาณคุณสมบัติพลังงานต่ำของ Hamiltonian แบบหลายวัตถุเป็นงานหลักในการจำลองควอนตัม ตัวอย่างเช่น พลังงานสถานะพื้นและการกระตุ้นระดับต่ำเกี่ยวข้องโดยตรงกับความเสถียรทางเคมี การจัดเรียงแม่เหล็ก การเปลี่ยนเฟสควอนตัม และการตอบสนองของวัสดุ บนคอมพิวเตอร์แบบคลาสสิก มิติของ Hilbert space เติบโตแบบเอกซ์โพเนนเชียลตามจำนวนออร์บิทัลหรือสปิน ดังนั้นการทแยงเมตริกซ์โดยตรงจึงกลายเป็นสิ่งที่ทำไม่ได้ในทางปฏิบัติอย่างรวดเร็ว

มีแนวทางการคำนวณควอนตัมหลายวิธีสำหรับปัญหานี้ วิธีการแบบ variational ระยะใกล้ เช่น variational quantum eigensolver (VQE) ใช้ Circuit แบบมีพารามิเตอร์ที่ตื้นค่อนข้างมาก แต่ต้องการลูปการปรับให้เหมาะสมแบบคลาสสิกที่ไม่เป็นเชิงเส้นพร้อมกับการประเมิน Circuit ควอนตัมจำนวนมาก ในอีกด้านหนึ่ง quantum phase estimation (QPE) ให้เส้นทางที่ตรงกว่าไปยังการประมาณค่า eigenvalue พร้อมการรับประกันที่เข้มงวด แต่ QPE มาตรฐานต้องการวงจรที่ยาวและต้องรักษาสภาพโคฮีเรนซ์ไว้ได้ตลอดทั้งวงจร จึงเหมาะกับคอมพิวเตอร์ควอนตัมแบบทนทานต่อความผิดพลาดเป็นหลัก KQD อยู่ระหว่างสองแนวทางนี้: ใช้วิวัฒนาการ Hamiltonian แบบเรียลไทม์ เช่นเดียวกับอัลกอริทึมที่อิงตาม phase estimation แต่แทนที่ phase estimation แบบเต็มด้วยปัญหา eigenvalue แบบฉายภาพที่กะทัดรัด ซึ่งสามารถแก้ได้แบบคลาสสิก

พิจารณา Hamiltonian $H$ ขนาด $n$-qubit และสถานะอ้างอิง $\lvert \psi_{0}\rangle$ วิธี KQD สร้าง Krylov subspace จากสถานะที่วิวัฒนาการแบบเรียลไทม์

$$\begin{equation*} \lvert \psi_\ell\rangle = e^{-i\ell\Delta t H}\lvert \psi_{0}\rangle, \qquad \ell = 0,1,\ldots,r-1, \end{equation*}$$

โดยที่ $r$ คือมิติของ Krylov และ $\Delta t$ คือขั้นตอนเวลา สถานะใดๆ ใน Krylov subspace จะถูกแทนเป็นการรวมเชิงเส้นของสถานะพื้นฐานเหล่านี้

$$\begin{equation*} \lvert \psi(\mathbf{c})\rangle = \frac{\sum_{\ell=0}^{r-1} c_\ell \lvert \psi_\ell\rangle} {\left\|\sum_{\ell=0}^{r-1} c_\ell \lvert \psi_\ell\rangle\right\|}, \end{equation*}$$

where the denominator normalizes the state.

ด้วยพีชคณิตอย่างง่าย เราจะเห็นได้ว่าพลังงานที่สอดคล้องกันเขียนเป็น Rayleigh quotient

$$\begin{equation*} E(\mathbf{c}) =\langle \psi(\mathbf{c})|H|\psi(\mathbf{c}) \rangle= \frac{ \sum_{k,\ell} c_k^* c_\ell \langle \psi_k\vert H\vert\psi_\ell\rangle }{ \sum_{k,\ell} c_k^* c_\ell \langle \psi_k\vert\psi_\ell\rangle } = \frac{ \mathbf{c}^{\dagger}\mathcal{H}\mathbf{c} }{ \mathbf{c}^{\dagger}\mathcal{S}\mathbf{c} }. \end{equation*}$$

ที่นี่ เมทริกซ์ $\mathcal{S}$ และ $\mathcal{H}$

$$\begin{equation*} \mathcal{S}_{k\ell}=\langle \psi_k\vert\psi_\ell\rangle, \qquad \mathcal{H}_{k\ell}=\langle \psi_k\vert H\vert\psi_\ell\rangle \end{equation*}$$

กำหนดเมทริกซ์ overlap และ Hamiltonian แบบฉายภาพ ค่าของมันประมาณโดยใช้การวัด Circuit ควอนตัม

เรามุ่งหาสัมประสิทธิ์ $\mathbf{c}$ ที่ให้ค่า $E(\mathbf{c})$ น้อยที่สุด:

$$\begin{equation*} \min_{\mathbf{c}\neq \mathbf{0}} E(\mathbf{c}). \end{equation*}$$

ตามทฤษฎีบท Rayleigh-Ritz การหาค่าน้อยที่สุดนี้เทียบเท่ากับการแก้ generalized eigenvalue problem (GEVP)

$$\begin{equation*} \mathcal{H}\mathbf{c}=E \mathcal{S}\mathbf{c}. \end{equation*}$$

โปรดสังเกตว่ามิติ $r$ สามารถเล็กพอที่คอมพิวเตอร์แบบคลาสสิกจะแก้ GEVP ได้

นี่คือหลักการ variational เดียวกันกับที่ใช้ในการทแยงเมตริกซ์ subspace แบบคลาสสิก แต่ที่นี่สถานะพื้นฐานถูกสร้างขึ้นโดยวิวัฒนาการเวลาเชิงควอนตัม เมื่อเทียบกับ VQE, KQD มักต้องการ Circuit ที่ลึกกว่าเพราะอาศัยวิวัฒนาการเรียลไทม์ ในทางกลับกัน KQD หลีกเลี่ยงการปรับพารามิเตอร์ไม่เป็นเชิงเส้นและการรันฮาร์ดแวร์ควอนตัมแบบวนซ้ำ และปรับปรุงอย่างเป็นระบบเมื่อ subspace แบบฉายภาพขยายใหญ่ขึ้น อัลกอริทึมนี้ได้รับการสาธิตในระดับใหญ่บนฮาร์ดแวร์ควอนตัมที่มีอยู่ [2] และประสิทธิภาพของมันสามารถวิเคราะห์ได้ด้วยการรับประกันที่พิสูจน์ได้ [1]

ความต้องการของระบบ

ก่อนเริ่มบทช่วยสอนนี้ ตรวจสอบให้แน่ใจว่าได้ติดตั้งสิ่งต่อไปนี้แล้ว:

• Qiskit SDK v2.3 หรือใหม่กว่า พร้อมรองรับ visualization

• Qiskit Runtime v0.22 หรือใหม่กว่า ( pip install qiskit-ibm-runtime )

• SciPy (pip install scipy)

• Matplotlib (pip install matplotlib)

• Pandas (pip install pandas)

การรันบนฮาร์ดแวร์ต้องการ qiskit-ibm-runtime และการเข้าถึงบัญชี IBM Quantum®

การตั้งค่า

เซลล์การตั้งค่านำเข้าโมดูลที่จำเป็นและกำหนดฟังก์ชันช่วยสำหรับ workflow:

1. สร้าง Heisenberg Hamiltonian;

2. แก้ thresholded GEVP;

3. ประเมินตัวกรอง Krylov ที่เรียนรู้แล้ว;

4. แปลงค่าตัวกรองเป็นน้ำหนักสเปกตรัม;

5. พล็อตการกระจายพลังงานอ้างอิงและพลังงานที่กรองแล้ว

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy pandas qiskit qiskit-ibm-runtime scipy

from __future__ import annotations

import warnings

import numpy as np
import pandas as pd
import scipy.linalg as la
import matplotlib.pyplot as plt

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library import PauliEvolutionGate
from qiskit.primitives import StatevectorEstimator
from qiskit.quantum_info import Operator, SparsePauliOp
from qiskit.synthesis import LieTrotter, SuzukiTrotter
from qiskit.transpiler import PassManager, Layout
from qiskit.transpiler.passes import CommutativeOptimization
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, EstimatorV2, Batch
from qiskit_ibm_runtime.fake_provider import FakeMarrakesh

warnings.filterwarnings("ignore")

def make_heisenberg_hamiltonian(
    num_qubits: int,
    coupling: float = 1.0,
) -> SparsePauliOp:
    """Make a Heisenberg Hamiltonian for a 1D chain of qubits with nearest-neighbor interactions."""
    terms: list[tuple[str, complex]] = []

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * num_qubits
        label[num_qubits - 1 - q0] = pauli[0]
        label[num_qubits - 1 - q1] = pauli[1]
        terms.append(("".join(label), coupling))

    for pauli in ("XX", "YY", "ZZ"):
        for q in range(num_qubits - 1):
            append_term(q, q + 1, pauli)
    return SparsePauliOp.from_list(terms).simplify()

def _basis_state_transition_amplitude_sparse(
    hamiltonian: SparsePauliOp,
    bra_state: int,
    ket_state: int,
) -> complex:
    """Evaluate <bra_state|H|ket_state> for computational-basis states."""
    num_qubits = hamiltonian.num_qubits
    amplitude = 0.0 + 0.0j
    for pauli, coeff in zip(hamiltonian.paulis, hamiltonian.coeffs):
        new_state = ket_state
        phase = 1.0 + 0.0j
        for q in range(num_qubits):
            x = bool(pauli.x[q])
            z = bool(pauli.z[q])
            if not x and not z:
                continue
            bit = (new_state >> q) & 1
            if x and z:
                # Y|0> = i|1>, Y|1> = -i|0>
                phase *= 1j if bit == 0 else -1j
                new_state ^= 1 << q
            elif x:
                new_state ^= 1 << q
            else:
                # Z|0> = |0>, Z|1> = -|1>
                if bit:
                    phase *= -1
        if new_state == bra_state:
            amplitude += coeff * phase
    return amplitude

def basis_state_expectation_sparse(
    hamiltonian: SparsePauliOp,
    bitstring: str,
) -> complex:
    """Evaluate <bitstring|H|bitstring>."""
    state = int(bitstring, 2)
    return _basis_state_transition_amplitude_sparse(
        hamiltonian,
        bra_state=state,
        ket_state=state,
    )

def diagonalize_single_1_subspace(
    hamiltonian: SparsePauliOp,
) -> np.ndarray:
    """Diagonalize the Hamiltonian projected onto the single-excitation subspace."""
    num_qubits = hamiltonian.num_qubits

    # Integer basis states |...010...>, with the excitation at qubit k.
    basis = [1 << k for k in range(num_qubits)]

    h_single = np.empty((num_qubits, num_qubits), dtype=complex)

    for row, bra_state in enumerate(basis):
        for col, ket_state in enumerate(basis):
            h_single[row, col] = _basis_state_transition_amplitude_sparse(
                hamiltonian,
                bra_state=bra_state,
                ket_state=ket_state,
            )
    # Remove floating-point-level asymmetry.
    h_single = 0.5 * (h_single + h_single.conj().T)
    evals, _ = np.linalg.eigh(h_single)
    return np.real(evals)

def simple_transpilation(circuit: QuantumCircuit) -> QuantumCircuit:
    """Transpilation to simplify the circuit"""
    pm = PassManager(
        [
            CommutativeOptimization(),
        ]
    )
    circuit = transpile(circuit, optimization_level=3)
    circuit = pm.run(circuit)
    return circuit

def summarize_circuit(circuit: QuantumCircuit) -> dict[str, int | str]:
    """Summarize the circuit with depth, size, and 2-qubit gate information."""
    two_qubit_total = sum(
        inst.operation.num_qubits == 2 for inst in circuit.data
    )
    two_qubit_depth = circuit.depth(lambda x: x[0].num_qubits == 2)
    return {
        "depth": circuit.depth(),
        "size": circuit.size(),
        "2q gates": two_qubit_total,
        "2q depth": two_qubit_depth,
    }

def solve_thresholded_gevp(
    h_matrix: np.ndarray,
    s_matrix: np.ndarray,
    threshold: float = 1e-10,
) -> tuple[float, np.ndarray, int]:
    """Solve H c = E S c using canonical orthogonalization of S."""
    s_vals, s_vecs = la.eigh(s_matrix)

    valid = s_vals > threshold
    if not np.any(valid):
        raise ValueError(
            "All overlap eigenvalues were removed by thresholding."
        )

    keep = valid

    orthogonalizer = s_vecs[:, keep] @ np.diag(1.0 / np.sqrt(s_vals[keep]))
    h_orth = orthogonalizer.conj().T @ h_matrix @ orthogonalizer
    h_orth = 0.5 * (h_orth + h_orth.conj().T)

    eigvals, eigvecs = la.eigh(h_orth)

    coeffs = orthogonalizer @ eigvecs[:, 0]
    normalization = np.sqrt(np.real(coeffs.conj().T @ s_matrix @ coeffs))
    coeffs /= normalization

    return float(np.real(eigvals[0])), coeffs, int(np.sum(keep))

ในส่วนแรกของบทเรียนนี้ เราสาธิตวิธี KQD โดยใช้ statevector simulator ในเครื่อง หลังจากนั้น เราใช้ Backend ควอนตัมจริงเพื่อจัดการปัญหาระดับ utility-scale

เรายังกำหนด Backend จำลอง (fake backend) เพื่อสาธิตการ transpile เฉพาะ Backend และตรวจสอบ Circuit ที่ได้

try:
    service = QiskitRuntimeService()
except Exception:
    QiskitRuntimeService.save_account(
        token="<api_token>", instance="<instance>", overwrite=True
    )
    service = QiskitRuntimeService()

backend = FakeMarrakesh()

ตัวอย่างซิมูเลเตอร์ขนาดเล็ก

ขั้นตอนที่ 1: แปลงอินพุตแบบคลาสสิกเป็นปัญหาควอนตัม

Hamiltonian และสถานะอ้างอิง

ตัวอย่างนี้ใช้ Heisenberg chain แบบ open-boundary ขนาด 12 qubit ($n=12$)

$$\begin{equation*} H=\sum_{i=0}^{n-2}\left(X_iX_{i+1}+Y_iY_{i+1}+Z_iZ_{i+1}\right), \end{equation*}$$

ด้วยสถานะผลคูณแบบ single-excitation

$$\begin{equation*} |\psi_{0}\rangle=|000001000000\rangle \end{equation*}$$

เป็นสถานะอ้างอิง เนื่องจาก Heisenberg Hamiltonian ที่กำหนดข้างต้นรักษาจำนวนการกระตุ้นทั้งหมด สถานะอ้างอิงจึงอยู่ใน single-excitation subspace ซึ่งมิติของมันเติบโตแบบเชิงเส้นตามจำนวน qubit เท่านั้น เราจึงสามารถคำนวณพลังงานสถานะพื้นที่แน่นอนได้อย่างมีประสิทธิภาพ โดยการทแยงเมตริกซ์ Hamiltonian ที่จำกัดให้อยู่ใน subspace นั้น และใช้มันเป็นเพียงเกณฑ์วัดเชิงวินิจฉัยสำหรับค่าประมาณ KQD workflow ของ KQD เองจะประมาณสมาชิกเมทริกซ์แบบฉายภาพโดยใช้ Qiskit primitives และแก้ปัญหาแบบฉายภาพที่ได้ด้วยวิธีคลาสสิก

# Problem definition for the simulator example
num_qubits = 12
hamiltonian = make_heisenberg_hamiltonian(num_qubits=num_qubits, coupling=1.0)
ref_bitstring = "000001000000"
ref_energy = basis_state_expectation_sparse(hamiltonian, ref_bitstring)

print("Hamiltonian:")
print(hamiltonian)
print(f"Reference state: |{ref_bitstring}>")
print("Reference energy: ", ref_energy)

Hamiltonian:
SparsePauliOp(['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])
Reference state: |000001000000>
Reference energy:  (7+0j)

กำหนดพารามิเตอร์สำหรับอัลกอริทึม

จากขอบเขตบนของ Hamiltonian norm เอกสารอ้างอิง [1] แนะนำโดยฮิวริสติกให้ขั้นตอนเวลา $\Delta t$ เป็น $\pi/\|H\|$ เนื่องจาก spectral norm $\|H\|$ คำนวณได้ยาก เราจึงใช้ขอบเขตบนของมันแทน:

$$\begin{equation*} \|H\| \le \sum_{i=0}^{n-2}\underbrace{\|X_i X_{i+1}+Y_{i} Y_{i+1}+Z_{i} Z_{i+1}\|}_{4 \times 4 \text{ matrix, easy to calculate the norm}} = 3(n-1). \end{equation*}$$

เรากำหนดมิติ Krylov เป็น $r=10$ และจำนวนขั้นตอน Trotter ต่อขั้นตอนเวลาเป็น $5$: Krylov space ที่ใหญ่พอที่จะแยกแยะสเปกตรัมระดับต่ำได้ ในขณะที่ยังคง Circuit ที่ลึกที่สุด ($t_{\max}=(r-1)\Delta t$) ให้อยู่ในระดับที่ทำได้จริง และมีขั้นตอน Trotter เพียงพอที่จะรักษาความคลาดเคลื่อนจากการแยกส่วนให้เล็กที่ Circuit ที่ลึกที่สุดนั้น

dt = np.pi / (3 * (num_qubits - 1))
print("dt in Krylov basis:  ", dt)

krylov_dim = 10
num_trotter_steps = 5

dt in Krylov basis:   0.09519977738150888

สร้าง Circuit

ที่นี่ เราสร้าง Circuit เพื่อประมาณสมาชิกเมทริกซ์ $\mathcal{H}_{k\ell}$ และ $\mathcal{S}_{k\ell}$ เนื่องจากกำลังทั้งหมดของ $H$ สลับที่กันได้ เรามี

$$\begin{equation*} \mathcal{H}_{k\ell} = \langle\psi_{0}|H e^{-i(\ell-k)\Delta tH}|\psi_{0}\rangle=\mathcal{H}_{0,\ell-k}, \qquad \mathcal{S}_{k\ell} = \langle\psi_{0}|e^{-i(\ell-k)\Delta tH}|\psi_{0}\rangle=\mathcal{S}_{0,\ell-k}. \end{equation*}$$

เมทริกซ์ที่สมาชิกขึ้นกับผลต่างของดัชนีในลักษณะนี้เรียกว่าเมทริกซ์ Toeplitz และสามารถสร้างขึ้นใหม่ได้จากสมาชิกแถวแรกที่กำกับด้วยดัชนี $d=\ell-k$

ที่นี่ เรานำเสนอ Circuit ที่เรียกว่า extended-swap-test ซึ่งเตรียม

$$\begin{equation*} |\Phi_{0d}\rangle= \frac{|0\rangle|\psi_0\rangle+|1\rangle|\psi_d\rangle}{\sqrt{2}}, \end{equation*}$$

โดยที่ $|\psi_d\rangle=e^{-id\Delta tH}|\psi_{0}\rangle$

สถานะอ้างอิง

เราเตรียมสถานะอ้างอิง $|\psi_0\rangle$

qc_ref = QuantumCircuit(num_qubits)
for i, b in enumerate(reversed(ref_bitstring)):
    if b == "1":
        qc_ref.x(i)
display(qc_ref.draw("mpl", scale=0.5))

วิวัฒนาการตามเวลา

ทำให้ตัวดำเนินการวิวัฒนาการตามเวลาที่สร้างโดย Hamiltonian เป็นจริง โดยประมาณด้วย Lie-Trotterization แบบง่าย

t = Parameter("t")

evol_gate = PauliEvolutionGate(
    hamiltonian,
    time=t,
    synthesis=LieTrotter(reps=num_trotter_steps),
    label="U(t)",
)

# Synthesize U(t) first and then control the synthesized circuit.
# This makes the controlled structure visible in the circuit drawer.
evolution_circuit = QuantumCircuit(num_qubits, name="U(t)")
evolution_circuit.append(evol_gate, range(num_qubits))
evolution_circuit = simple_transpilation(evolution_circuit)

# Make a controlled version of the evolution circuit.
controlled_evolution_gate = evolution_circuit.to_gate(label="U(t)").control(
    1, label="C-U(t)"
)
display(
    evolution_circuit.assign_parameters({t: 1.5}).draw(
        "mpl", scale=0.5, fold=-1
    )
)

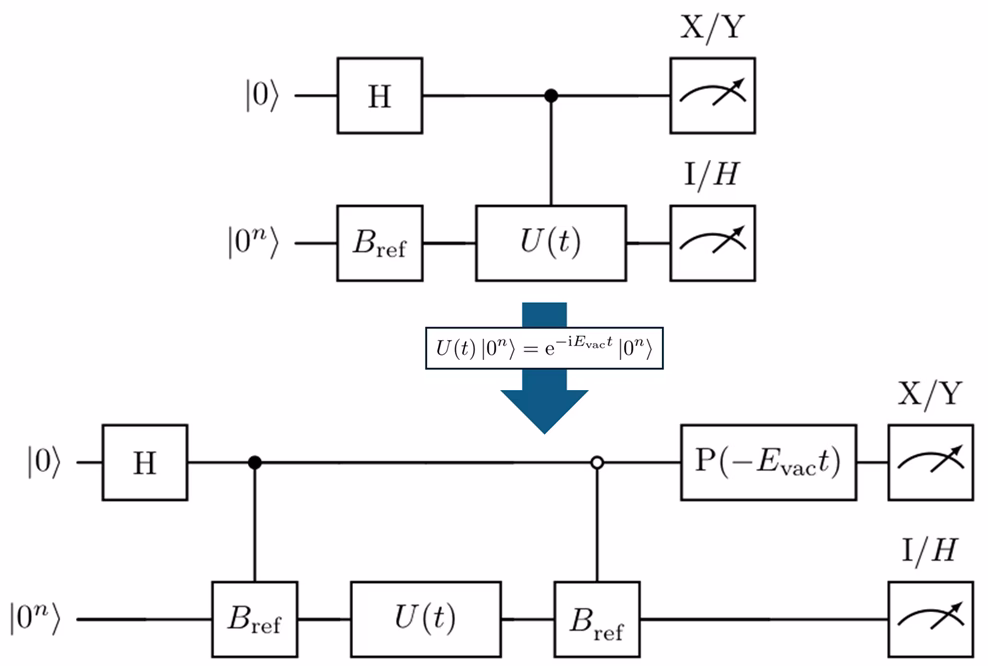

Circuit extended swap test [3]

Circuit จะเตรียมสถานะอ้างอิงบน register ระบบก่อน ในขณะที่ ancilla ยังคงอยู่ที่ $|0\rangle$:

$$\begin{equation*} |0\rangle |0\rangle^{\otimes n} \longrightarrow |0\rangle |\psi_{0}\rangle . \end{equation*}$$

จากนั้น การใช้ Hadamard gate กับ ancilla จะสร้างการซ้อนทับ (superposition) แบบโคฮีเรนต์ของสองแขนง:

$$\begin{equation*} |0\rangle |\psi_0\rangle \longrightarrow \frac{|0\rangle + |1\rangle}{\sqrt{2}} |\psi_0\rangle = \frac{|0\rangle|\psi_0\rangle + |1\rangle|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

สุดท้าย เกตวิวัฒนาการตามเวลาแบบมีการควบคุม (controlled) จะถูกใช้:

$$\begin{equation*} U(t=d\Delta t) = e^{-id\Delta t H} \end{equation*}$$

เฉพาะเมื่อ ancilla อยู่ในแขนง $|1\rangle$ เท่านั้น ดังนั้น

$$\begin{equation*} \frac{|0\rangle|\psi_0\rangle + |1\rangle|\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{|0\rangle|\psi_0\rangle + |1\rangle U(d\Delta t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

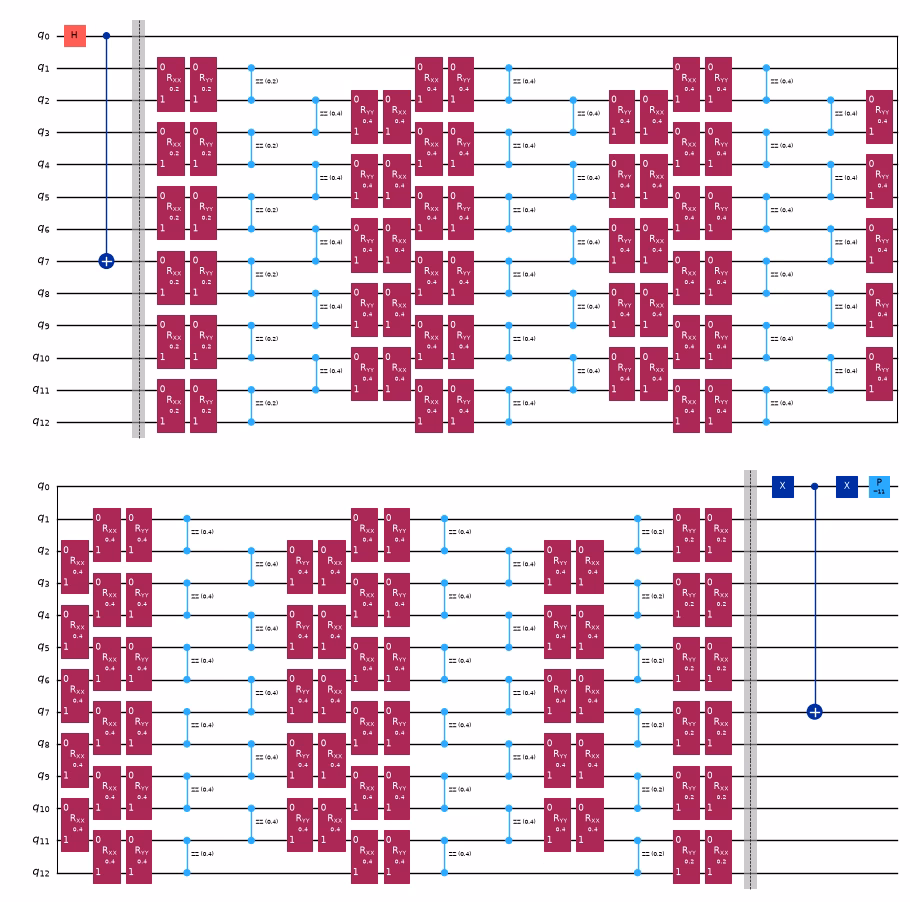

ในบล็อกโค้ดถัดไป เราจะ implement:

$$\begin{equation*} |\Psi(t)\rangle = \frac{|0\rangle|\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}}, \end{equation*}$$

ซึ่งจะถูกกำหนดเป็น $t=d\Delta t$ สำหรับ $d=1,\cdots r-1$ ในขั้นตอนการรัน

ancilla = 0
system_qubits = list(range(1, num_qubits + 1))

extended_swap_test = QuantumCircuit(num_qubits + 1)

# Append state preparation part
extended_swap_test = extended_swap_test.compose(qc_ref, system_qubits)

# Prepare the coherent branch label, (|0> + |1>) / sqrt(2).
extended_swap_test.h(ancilla)

# Apply U(t) only to the |1> branch of the ancilla.
extended_swap_test.append(
    controlled_evolution_gate, [ancilla] + system_qubits
)

# Decompose once more for visualization so that control bullets are visible.
display(extended_swap_test.draw("mpl", fold=-1))

Observables

สำหรับ Hermitian observable ของระบบใดๆ $O$ ที่นี่เรากำหนด observables ที่จะคำนวณ:

$$\begin{equation*} z=\langle \psi_0|O|\psi_d\rangle . \end{equation*}$$

นี่เป็นเพราะ $O=I$ ให้สมาชิก overlap $\mathcal{S}_{0d}=\langle\psi_0|\psi_d\rangle$ ในขณะที่ $O=H$ ให้สมาชิก Hamiltonian $\mathcal{H}_{0d}=\langle\psi_0|H|\psi_d\rangle$

ใช้ $X=|0\rangle\langle 1|+|1\rangle\langle 0|$ เรามี

$$\begin{align*} \langle \Psi_{0d}|X\otimes O| \Psi_{0d} \rangle &= \left(\frac{\langle0|\langle\psi_0| + \langle1| \langle\psi_d|}{\sqrt{2}}\right)(X\otimes O)\left(\frac{|0\rangle|\psi_0\rangle + |1\rangle |\psi_d\rangle}{\sqrt{2}}\right) \\ &= \frac{1}{2} \left( \langle \psi_0|O|\psi_d\rangle + \langle \psi_d|O|\psi_0\rangle \right) \\ &= \frac{z+z^*}{2} = \operatorname{Re} z. \end{align*}$$

ในทำนองเดียวกัน ใช้ $Y=-i|0\rangle\langle 1|+i|1\rangle\langle 0|$,

$$\begin{align*} \langle \Psi_{0d}|Y\otimes O| \Psi_{0d} \rangle &= \left(\frac{\langle0|\langle\psi_0| + \langle1| \langle\psi_d|}{\sqrt{2}}\right)(Y\otimes O)\left(\frac{|0\rangle|\psi_0\rangle + |1\rangle |\psi_d\rangle}{\sqrt{2}}\right) \\ &= \frac{1}{2} \left( -i\langle \psi_0|O|\psi_d\rangle + i\langle \psi_d|O|\psi_0\rangle \right) \\ &= \frac{-iz+iz^*}{2} = \operatorname{Im} z. \end{align*}$$

ดังนั้น เรามี

$$\begin{equation*} \langle \Phi_{0d}|X\otimes O|\Phi_{0d}\rangle = \operatorname{Re}\langle\psi_0|O|\psi_d\rangle , \quad \langle \Phi_{0d}|Y\otimes O|\Phi_{0d}\rangle = \operatorname{Im}\langle\psi_0|O|\psi_d\rangle . \end{equation*}$$

สุดท้าย สำหรับแต่ละสถานะ $|\Psi_{0d}\rangle$ เราต้องวัด:

$$\begin{align*} X \otimes I \text{ for } \operatorname{Re}\mathcal{S}_{0d},\\ Y \otimes I \text{ for } \operatorname{Im}\mathcal{S}_{0d},\\ X \otimes H \text{ for } \operatorname{Re}\mathcal{H}_{0d},\\ Y \otimes H \text{ for } \operatorname{Im}\mathcal{H}_{0d}.\\ \end{align*}$$

n_qubits = hamiltonian.num_qubits

observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re H_0d",
    "Im H_0d",
]

# X ⊗ I and Y ⊗ I.
# Qiskit's Pauli-label convention places qubit 0 on the rightmost character,
# so the ancilla Pauli is appended to the right.
obs_x_identity = SparsePauliOp("I" * n_qubits + "X")
obs_y_identity = SparsePauliOp("I" * n_qubits + "Y")

# X ⊗ H and Y ⊗ H.
obs_x_hamiltonian = SparsePauliOp.from_list(
    [
        (label + "X", coeff)
        for label, coeff in zip(
            hamiltonian.paulis.to_labels(),
            hamiltonian.coeffs,
        )
    ]
)

obs_y_hamiltonian = SparsePauliOp.from_list(
    [
        (label + "Y", coeff)
        for label, coeff in zip(
            hamiltonian.paulis.to_labels(),
            hamiltonian.coeffs,
        )
    ]
)

observables = [
    obs_x_identity,
    obs_y_identity,
    obs_x_hamiltonian,
    obs_y_hamiltonian,
]

for obs, label in zip(observables, observable_labels):
    print(f"Observable: {label}")
    print(obs)
    print()

Observable: Re S_0d
SparsePauliOp(['IIIIIIIIIIIIX'],
              coeffs=[1.+0.j])

Observable: Im S_0d
SparsePauliOp(['IIIIIIIIIIIIY'],
              coeffs=[1.+0.j])

Observable: Re H_0d
SparsePauliOp(['IIIIIIIIIIXXX', 'IIIIIIIIIXXIX', 'IIIIIIIIXXIIX', 'IIIIIIIXXIIIX', 'IIIIIIXXIIIIX', 'IIIIIXXIIIIIX', 'IIIIXXIIIIIIX', 'IIIXXIIIIIIIX', 'IIXXIIIIIIIIX', 'IXXIIIIIIIIIX', 'XXIIIIIIIIIIX', 'IIIIIIIIIIYYX', 'IIIIIIIIIYYIX', 'IIIIIIIIYYIIX', 'IIIIIIIYYIIIX', 'IIIIIIYYIIIIX', 'IIIIIYYIIIIIX', 'IIIIYYIIIIIIX', 'IIIYYIIIIIIIX', 'IIYYIIIIIIIIX', 'IYYIIIIIIIIIX', 'YYIIIIIIIIIIX', 'IIIIIIIIIIZZX', 'IIIIIIIIIZZIX', 'IIIIIIIIZZIIX', 'IIIIIIIZZIIIX', 'IIIIIIZZIIIIX', 'IIIIIZZIIIIIX', 'IIIIZZIIIIIIX', 'IIIZZIIIIIIIX', 'IIZZIIIIIIIIX', 'IZZIIIIIIIIIX', 'ZZIIIIIIIIIIX'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

Observable: Im H_0d
SparsePauliOp(['IIIIIIIIIIXXY', 'IIIIIIIIIXXIY', 'IIIIIIIIXXIIY', 'IIIIIIIXXIIIY', 'IIIIIIXXIIIIY', 'IIIIIXXIIIIIY', 'IIIIXXIIIIIIY', 'IIIXXIIIIIIIY', 'IIXXIIIIIIIIY', 'IXXIIIIIIIIIY', 'XXIIIIIIIIIIY', 'IIIIIIIIIIYYY', 'IIIIIIIIIYYIY', 'IIIIIIIIYYIIY', 'IIIIIIIYYIIIY', 'IIIIIIYYIIIIY', 'IIIIIYYIIIIIY', 'IIIIYYIIIIIIY', 'IIIYYIIIIIIIY', 'IIYYIIIIIIIIY', 'IYYIIIIIIIIIY', 'YYIIIIIIIIIIY', 'IIIIIIIIIIZZY', 'IIIIIIIIIZZIY', 'IIIIIIIIZZIIY', 'IIIIIIIZZIIIY', 'IIIIIIZZIIIIY', 'IIIIIZZIIIIIY', 'IIIIZZIIIIIIY', 'IIIZZIIIIIIIY', 'IIZZIIIIIIIIY', 'IZZIIIIIIIIIY', 'ZZIIIIIIIIIIY'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j,
 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

สำหรับการประมาณสมาชิกเมทริกซ์ $\mathcal{H}$ จำนวนพจน์ Pauli มีมากกว่าของสมาชิกเมทริกซ์ $\mathcal{S}$ อย่างมาก

ตอนนี้เราสามารถลดจำนวนพจน์ Hamiltonian ที่วัดได้โดยใช้เทคนิคการเลื่อน (shifting) [4] เราแบ่ง Hamiltonian เป็น:

$$\begin{equation*} H = (H-T) + T, \end{equation*}$$

โดยที่ $T$ ถูกเลือกให้สถานะอ้างอิงเป็น eigenstate ของมัน

$$\begin{equation*} T|\psi_0\rangle = \tau |\psi_0\rangle . \end{equation*}$$

Then,

$$\begin{align*} \mathcal{H}_{0d} &= \langle\psi_0|H|\psi_d\rangle \\ &= \langle\psi_0|(H-T)|\psi_d\rangle + \langle\psi_0|T|\psi_d\rangle \\ &= \langle\psi_0|(H-T)|\psi_d\rangle + \tau \langle\psi_0|\psi_d\rangle \\ &= \widetilde{\mathcal{H}}_{0d} + \tau \mathcal{S}_{0d}. \end{align*}$$

Here,

$$\begin{equation*} \widetilde{\mathcal{H}}_{0d} = \langle\psi_0|(H-T)|\psi_d\rangle \end{equation*}$$

คือสมาชิกเมทริกซ์ Hamiltonian แบบเลื่อน ดังนั้น เราจึงต้องวัดเพียง $X\otimes (H-T)$ และ $Y\otimes (H-T)$ เท่านั้น การมีส่วนร่วมจาก $T$ ถูกสร้างขึ้นใหม่แบบคลาสสิกโดยใช้สมาชิกเมทริกซ์ overlap $\mathcal{S}_{0d}$ ที่วัดไปแล้ว

ในตัวอย่างนี้ ตัวเลือกที่เป็นธรรมชาติคือส่วนแนวทแยงของ Heisenberg Hamiltonian

$$\begin{equation*} T = \sum_{i=0}^{n-2} Z_iZ_{i+1}. \end{equation*}$$

เนื่องจากสถานะอ้างอิงเป็นสถานะฐานเชิงคำนวณ (computational-basis state) มันจึงเป็นสถานะเฉพาะ (eigenstate) ของเทอม $Z_iZ_{i+1}$ ทุกตัว

อย่างไรก็ตาม ทางเลือกที่ดีกว่าคือการรวมไม่เพียงแค่เทอมแนวทแยง $ZZ$ แต่รวมเทอม $XX+YY$ ที่ทำให้สถานะอ้างอิงเป็นศูนย์ (annihilate) ด้วย

สำหรับแต่ละคู่ที่อยู่ติดกัน ตัวดำเนินการ $XX+YY$ สอดคล้องกับ

$$\begin{equation*} (XX+YY)|00\rangle = 0, \qquad (XX+YY)|11\rangle = 0, \end{equation*}$$

and

$$\begin{equation*} (XX+YY)|01\rangle = 2|10\rangle, \qquad (XX+YY)|10\rangle = 2|01\rangle . \end{equation*}$$

ดังนั้น เทอม $XX+YY$ จะมีส่วนร่วมก็ต่อเมื่อ qubit สองตัวที่อยู่ติดกันมีค่า occupation ต่างกันในบิตสตริงอ้างอิง ถ้า qubit ทั้งสองเป็น $0$ ทั้งคู่หรือ $1$ ทั้งคู่ เทอมนี้จะทำให้สถานะอ้างอิงเป็นศูนย์ และสามารถย้ายออกไปได้เช่นกัน

ให้ $|\psi_{\rm ref}\rangle = |z_0\cdots z_{n-1}\rangle$ โดยที่ $z_i \in \{0,1\}$ ดังนั้น เราสามารถเลือก

$$\begin{equation*} T=\sum_{i=0}^{n-2} Z_iZ_{i+1} + \sum_{z_i={z_{i+1}}} \left( X_iX_{i+1} + Y_iY_{i+1} \right). \end{equation*}$$

ตัวดำเนินการนี้ยังคงสอดคล้องกับ

$$\begin{equation*} T|\psi_0\rangle = \tau |\psi_0\rangle , \end{equation*}$$

เนื่องจากเทอม $ZZ$ กระทำในแนวทแยงบน $|\psi_0\rangle$ ในขณะที่เทอม $XX+YY$ ที่ถูกย้ายให้ค่าเป็นศูนย์ ค่าเฉพาะ (eigenvalue) ที่สอดคล้องกันจึงถูกกำหนดโดยเทอม $ZZ$ เท่านั้น

$$\begin{equation*} \tau = \sum_{i=0}^{n-2} (-1)^{z_i} (-1)^{z_{i+1}} . \end{equation*}$$

ด้วยทางเลือกนี้ Hamiltonian ที่ถูกเลื่อนจะกลายเป็น:

$$\begin{equation*} H-T = \sum_{z_i\ne z_{i+1}} \left( X_iX_{i+1} + Y_iY_{i+1} \right). \end{equation*}$$

ผลลัพธ์คือ มีเพียงขอบ (edge) ที่มีค่า occupation ต่างกันในสถานะอ้างอิงเท่านั้นที่ต้องวัด เทอม $ZZ$ ทั้งหมดและเทอม $XX+YY$ ที่ไม่ทำงานทั้งหมดจะถูกสร้างขึ้นใหม่ผ่านส่วนร่วมของการทับซ้อน $\tau \mathcal{S}_{0d}$ หรือให้ผลลัพธ์เป็นศูนย์โดยธรรมชาติของโครงสร้าง

สิ่งนี้ทำให้ได้ observable ที่เล็กกว่าการเลื่อนเฉพาะส่วนแนวทแยงเท่านั้น โดยเฉพาะอย่างยิ่ง สำหรับสถานะอ้างอิงฐานเชิงคำนวณที่มีการกระตุ้นเฉพาะจุด มีเพียงขอบที่อยู่ติดกับการกระตุ้นเท่านั้นที่ยังคงอยู่ใน $H-T$ ดังนั้น จำนวนเทอม Pauli ใน $X\otimes(H-T)$ และ $Y\otimes(H-T)$ จึงสามารถลดลงได้อย่างมาก ในขณะที่องค์ประกอบเมทริกซ์ที่สร้างขึ้นใหม่

$$\begin{equation*} \widetilde{\mathcal{H}}_{0d} + \tau \mathcal{S}_{0d} \end{equation*}$$

ยังคงเหมือนเดิมทุกประการ

def make_reduced_heisenberg_observables(
    ref_bitstring: str,
    coupling: float = 1.0,
) -> tuple[SparsePauliOp, SparsePauliOp, float]:
    """Build X⊗(H-T), Y⊗(H-T), and tau."""
    n_qubits = len(ref_bitstring)

    shifted_terms: list[tuple[str, complex]] = []
    tau = 0.0

    def bit(q: int) -> str:
        return ref_bitstring[n_qubits - 1 - q]

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * n_qubits
        label[n_qubits - 1 - q0] = pauli[0]
        label[n_qubits - 1 - q1] = pauli[1]
        shifted_terms.append(("".join(label), coupling))

    for q in range(n_qubits - 1):
        same_occupation = bit(q) == bit(q + 1)

        # ZZ contribution to tau
        tau += coupling * (1.0 if same_occupation else -1.0)

        # XX + YY survives only for opposite occupations.
        if not same_occupation:
            append_term(q, q + 1, "XX")
            append_term(q, q + 1, "YY")

    if shifted_terms:
        obs_x_shifted_hamiltonian = SparsePauliOp.from_list(
            [(label + "X", coeff) for label, coeff in shifted_terms]
        )
        obs_y_shifted_hamiltonian = SparsePauliOp.from_list(
            [(label + "Y", coeff) for label, coeff in shifted_terms]
        )
    else:
        obs_x_shifted_hamiltonian = SparsePauliOp(
            "I" * n_qubits + "X", coeffs=[0.0]
        )
        obs_y_shifted_hamiltonian = SparsePauliOp(
            "I" * n_qubits + "Y", coeffs=[0.0]
        )

    return obs_x_shifted_hamiltonian, obs_y_shifted_hamiltonian, tau

obs_x_shifted_hamiltonian, obs_y_shifted_hamiltonian, shift_tau = (
    make_reduced_heisenberg_observables(ref_bitstring)
)

print("Observable: Re shifted H_0d")
print(obs_x_shifted_hamiltonian)
print()

print("Observable: Im shifted H_0d")
print(obs_y_shifted_hamiltonian)
print()

print("tau =", shift_tau)

observables = [
    obs_x_identity,
    obs_y_identity,
    obs_x_shifted_hamiltonian,
    obs_y_shifted_hamiltonian,
]
observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re shifted H_0d",
    "Im shifted H_0d",
]

Observable: Re shifted H_0d
SparsePauliOp(['IIIIIXXIIIIIX', 'IIIIIYYIIIIIX', 'IIIIXXIIIIIIX', 'IIIIYYIIIIIIX'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

Observable: Im shifted H_0d
SparsePauliOp(['IIIIIXXIIIIIY', 'IIIIIYYIIIIIY', 'IIIIXXIIIIIIY', 'IIIIYYIIIIIIY'],
              coeffs=[1.+0.j, 1.+0.j, 1.+0.j, 1.+0.j])

tau = 7.0

ขั้นตอนที่ 2: ปรับปรุงปัญหาให้เหมาะสมสำหรับการรันบน Quantum hardware

ตอนนี้เราจะเปลี่ยนวงจร extended-swap-test เชิงนามธรรมให้กลายเป็นเทมเพลตที่มุ่งเน้นฮาร์ดแวร์ ก่อนอื่น เราจะปรับให้วงจรเหมาะสมยิ่งขึ้นในระดับนามธรรมก่อน

เปรียบเทียบลำดับเทอมของ Hamiltonian

อันดับแรก เราจะเปรียบเทียบลำดับที่แตกต่างกันของเทอม Pauli ใน Heisenberg Hamiltonian สำหรับการจำลอง Hamiltonian ตัว Hamiltonian เองไม่เปลี่ยนแปลง แต่ลำดับส่งผลต่อวิธีสร้างวงจร product-formula และปริมาณที่โครงสร้างสามารถขนานกันได้ในวงจร ตัวอย่างเช่น ลำดับแบบตรงไปตรงมา (naive) จะแสดงเทอม $XX$ ระหว่างเพื่อนบ้านที่ใกล้ที่สุดทั้งหมดก่อน ตามด้วยเทอม $YY$ ทั้งหมด แล้วจึงเป็นเทอม $ZZ$ ทั้งหมด วิธีนี้วางขอบที่อยู่ติดกัน เช่น $(0,1)$ และ $(1,2)$ ไว้ใกล้กัน จึงไม่สามารถทำงานแบบขนานได้ ลำดับแบบเลขคู่แล้วเลขคี่จะเยี่ยมชมขอบเลขคู่ที่แยกจากกันก่อน ตามด้วยขอบเลขคี่ ซึ่งเผยให้เห็นชั้นสองคิวบิตที่ทำงานแบบขนานได้ ลำดับแบบจัดกลุ่มขอบเลขคู่-เลขคี่ไปไกลกว่านั้นอีกขั้น: สำหรับแต่ละขอบ จะเก็บเทอม $XX$, $YY$, และ $ZZ$ ในท้องถิ่นไว้ด้วยกัน ในขณะที่ยังคงเยี่ยมชมขอบเลขคู่ก่อนขอบเลขคี่ เราคาดหวังว่าลำดับแบบเลขคู่แล้วเลขคี่และแบบจัดกลุ่มขอบเลขคู่-เลขคี่จะลดความลึกของวงจรโดยการเผยให้เห็นชั้นสองคิวบิตที่ทำงานแบบขนานได้ และลำดับแบบจัดกลุ่มขอบจะลดความคลาดเคลื่อนของ Trotter เพิ่มเติมด้วย เนื่องจากปฏิสัมพันธ์สองคิวบิตในท้องถิ่นบนขอบเดียวกันถูกจัดการเป็นบล็อกที่กะทัดรัด

ลำดับของ Hamiltonian ยังส่งผลต่อความคลาดเคลื่อนของ Trotter ด้วย ถ้าเราวางเทอมที่ไม่สลับที่กัน (noncommuting) ไว้ใกล้กัน การเปลี่ยนฐาน (basis transition) จะเกิดขึ้นบ่อยขึ้น ซึ่งก่อให้เกิดความคลาดเคลื่อนของ Trotter มากขึ้น โดยการจัดกลุ่มเทอมที่ต้องการการแปลงฐาน Pauli แบบเดียวกัน การเปลี่ยนฐานที่ซ้ำซ้อนสามารถหลีกเลี่ยงได้

ในที่นี้ การเปรียบเทียบใช้เวลาวิวัฒนาการที่มากที่สุดที่ปรากฏในค่าประมาณ Krylov แถวแรก $t_{\max} = (r-1)\Delta t,$ โดยใช้เงื่อนไขการ transpile เดียวกัน

เพื่อวัดความคลาดเคลื่อนของ Trotter เราใช้ process infidelity ระหว่างวงจรที่ผ่าน Trotterization กับวิวัฒนาการ Hamiltonian ที่แม่นยำ

$$\begin{equation*} \text{Infidelity}(U,V) = 1-F(U,V) = 1 - \frac{|\operatorname{Tr}(U^\dagger V)|^2}{d^2}, \end{equation*}$$

where $d=2^n$ is the dimension of the Hilbert space.

การวินิจฉัยนี้ใช้เมทริกซ์แบบหนาแน่น จึงเหมาะสำหรับตัวอย่าง 12 คิวบิตขนาดเล็กนี้ แต่ไม่ได้ตั้งใจให้เป็นซับรูทีนที่ขยายขนาดได้

# The comparison uses the largest time that appears in the first-row Krylov estimates.
# Circuit depth does not depend on this numeric value, but the Trotter error does.
comparison_time = (krylov_dim - 1) * dt

def make_heisenberg_hamiltonian_ordered(
    num_qubits: int,
    ordering: str,
    coupling: float = 1.0,
) -> SparsePauliOp:
    """Return the same Heisenberg Hamiltonian with a specified term ordering."""
    terms: list[tuple[str, complex]] = []
    even_edges = [(q, q + 1) for q in range(0, num_qubits - 1, 2)]
    odd_edges = [(q, q + 1) for q in range(1, num_qubits - 1, 2)]

    def append_term(q0: int, q1: int, pauli: str):
        label = ["I"] * num_qubits
        label[num_qubits - 1 - q0] = pauli[0]
        label[num_qubits - 1 - q1] = pauli[1]
        terms.append(("".join(label), coupling))

    if ordering == "naive":
        for pauli in ("XX", "YY", "ZZ"):
            for q in range(num_qubits - 1):
                append_term(q, q + 1, pauli)
    elif ordering == "even-then-odd":
        for pauli in ("XX", "YY", "ZZ"):
            for q0, q1 in even_edges + odd_edges:
                append_term(q0, q1, pauli)
    elif ordering == "even-odd edge-grouped":
        for q0, q1 in even_edges + odd_edges:
            for pauli in ("XX", "YY", "ZZ"):
                append_term(q0, q1, pauli)
    else:
        raise ValueError(f"Unknown ordering: {ordering}")

    return SparsePauliOp.from_list(terms).simplify()

def build_numeric_evolution_circuit(
    hamiltonian: SparsePauliOp,
    synthesis,
    time_value: float,
    **synthesis_kwargs,
) -> QuantumCircuit:
    """Build a numeric circuit for exp(-i H t) with a chosen synthesis rule."""
    evolution_gate = PauliEvolutionGate(
        hamiltonian,
        time=time_value,
        synthesis=synthesis(**synthesis_kwargs),
    )
    circuit = QuantumCircuit(hamiltonian.num_qubits)
    circuit.append(evolution_gate, range(hamiltonian.num_qubits))
    return circuit

def process_infidelity(
    circuit: QuantumCircuit,
    exact_matrix: np.ndarray,
) -> float:
    """Return 1 - |Tr(U_circuit† U_exact) / d|²."""
    circuit_matrix = np.asarray(Operator(circuit).data)
    dim = circuit_matrix.shape[0]
    normalized_trace = np.vdot(circuit_matrix, exact_matrix) / dim
    fidelity = np.abs(normalized_trace) ** 2
    return float(np.clip(1.0 - fidelity, 0.0, 1.0))

hamiltonians_by_ordering = {
    ordering: make_heisenberg_hamiltonian_ordered(
        num_qubits, ordering, coupling=1.0
    )
    for ordering in ["naive", "even-then-odd", "even-odd edge-grouped"]
}

print(f"Comparison time: {comparison_time}\n")

for order_name, ham_ordered in hamiltonians_by_ordering.items():
    print(f"{order_name}:")
    print([op for op, _ in ham_ordered.to_list()])
    print()

print("Precomputing the exact evolution operator... ", end="")
exact_matrix = la.expm(-1j * comparison_time * hamiltonian.to_matrix())
print("Done")

Comparison time: 0.8567979964335799

naive:
['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII']

even-then-odd:
['IIIIIIIIIIXX', 'IIIIIIIIXXII', 'IIIIIIXXIIII', 'IIIIXXIIIIII', 'IIXXIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIXXIII', 'IIIIIXXIIIII', 'IIIXXIIIIIII', 'IXXIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIYYII', 'IIIIIIYYIIII', 'IIIIYYIIIIII', 'IIYYIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIYYI', 'IIIIIIIYYIII', 'IIIIIYYIIIII', 'IIIYYIIIIIII', 'IYYIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIZZII', 'IIIIIIZZIIII', 'IIIIZZIIIIII', 'IIZZIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIZZI', 'IIIIIIIZZIII', 'IIIIIZZIIIII', 'IIIZZIIIIIII', 'IZZIIIIIIIII']

even-odd edge-grouped:
['IIIIIIIIIIXX', 'IIIIIIIIIIYY', 'IIIIIIIIIIZZ', 'IIIIIIIIXXII', 'IIIIIIIIYYII', 'IIIIIIIIZZII', 'IIIIIIXXIIII', 'IIIIIIYYIIII', 'IIIIIIZZIIII', 'IIIIXXIIIIII', 'IIIIYYIIIIII', 'IIIIZZIIIIII', 'IIXXIIIIIIII', 'IIYYIIIIIIII', 'IIZZIIIIIIII', 'XXIIIIIIIIII', 'YYIIIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIIIYYI', 'IIIIIIIIIZZI', 'IIIIIIIXXIII', 'IIIIIIIYYIII', 'IIIIIIIZZIII', 'IIIIIXXIIIII', 'IIIIIYYIIIII', 'IIIIIZZIIIII', 'IIIXXIIIIIII', 'IIIYYIIIIIII', 'IIIZZIIIIIII', 'IXXIIIIIIIII', 'IYYIIIIIIIII', 'IZZIIIIIIIII']

Precomputing the exact evolution operator... Done

อันดับแรก เราจะคงกฎการสังเคราะห์ไว้คงที่ที่ขั้น Trotter ลำดับที่หนึ่งขั้นเดียว และเปลี่ยนเฉพาะลำดับเทอม Pauli เท่านั้น เป้าหมายของการเปรียบเทียบนี้ส่วนใหญ่คือเพื่อดูว่าความลึกของวงจรและต้นทุนสองคิวบิตสามารถลดลงได้มากเพียงใดโดยการเปิดเผยขอบเพื่อนบ้านที่ใกล้ที่สุดที่แยกจากกันแก่ transpiler

ordering_comparison_rows = []
infidelity_reps = [1, 2, 4, 8]

for ordering, ham_ordered in hamiltonians_by_ordering.items():
    for reps in infidelity_reps:
        circuit = build_numeric_evolution_circuit(
            ham_ordered,
            LieTrotter,
            comparison_time,
            reps=reps,
        )
        decomposed_circuit = simple_transpilation(circuit)
        infidelity = process_infidelity(decomposed_circuit, exact_matrix)
        ordering_comparison_rows.append(
            {
                "ordering": ordering,
                "synthesis": f"LieTrotter(reps={reps})",
                "infidelity": infidelity,
                **summarize_circuit(decomposed_circuit),
            }
        )
        if reps == 1:
            print(f"Circuit for {ordering} ordering:")
            print([op for op, _ in ham_ordered.to_list()])
            display(decomposed_circuit.draw("mpl", fold=-1, scale=0.6))

ordering_comparison_df = pd.DataFrame(ordering_comparison_rows)
display(ordering_comparison_df)

hamiltonian_for_synthesis = hamiltonians_by_ordering["even-odd edge-grouped"]

Circuit for naive ordering:
['IIIIIIIIIIXX', 'IIIIIIIIIXXI', 'IIIIIIIIXXII', 'IIIIIIIXXIII', 'IIIIIIXXIIII', 'IIIIIXXIIIII', 'IIIIXXIIIIII', 'IIIXXIIIIIII', 'IIXXIIIIIIII', 'IXXIIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIIYYI', 'IIIIIIIIYYII', 'IIIIIIIYYIII', 'IIIIIIYYIIII', 'IIIIIYYIIIII', 'IIIIYYIIIIII', 'IIIYYIIIIIII', 'IIYYIIIIIIII', 'IYYIIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIIZZI', 'IIIIIIIIZZII', 'IIIIIIIZZIII', 'IIIIIIZZIIII', 'IIIIIZZIIIII', 'IIIIZZIIIIII', 'IIIZZIIIIIII', 'IIZZIIIIIIII', 'IZZIIIIIIIII', 'ZZIIIIIIIIII']

Circuit for even-then-odd ordering:
['IIIIIIIIIIXX', 'IIIIIIIIXXII', 'IIIIIIXXIIII', 'IIIIXXIIIIII', 'IIXXIIIIIIII', 'XXIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIXXIII', 'IIIIIXXIIIII', 'IIIXXIIIIIII', 'IXXIIIIIIIII', 'IIIIIIIIIIYY', 'IIIIIIIIYYII', 'IIIIIIYYIIII', 'IIIIYYIIIIII', 'IIYYIIIIIIII', 'YYIIIIIIIIII', 'IIIIIIIIIYYI', 'IIIIIIIYYIII', 'IIIIIYYIIIII', 'IIIYYIIIIIII', 'IYYIIIIIIIII', 'IIIIIIIIIIZZ', 'IIIIIIIIZZII', 'IIIIIIZZIIII', 'IIIIZZIIIIII', 'IIZZIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIZZI', 'IIIIIIIZZIII', 'IIIIIZZIIIII', 'IIIZZIIIIIII', 'IZZIIIIIIIII']

Circuit for even-odd edge-grouped ordering:
['IIIIIIIIIIXX', 'IIIIIIIIIIYY', 'IIIIIIIIIIZZ', 'IIIIIIIIXXII', 'IIIIIIIIYYII', 'IIIIIIIIZZII', 'IIIIIIXXIIII', 'IIIIIIYYIIII', 'IIIIIIZZIIII', 'IIIIXXIIIIII', 'IIIIYYIIIIII', 'IIIIZZIIIIII', 'IIXXIIIIIIII', 'IIYYIIIIIIII', 'IIZZIIIIIIII', 'XXIIIIIIIIII', 'YYIIIIIIIIII', 'ZZIIIIIIIIII', 'IIIIIIIIIXXI', 'IIIIIIIIIYYI', 'IIIIIIIIIZZI', 'IIIIIIIXXIII', 'IIIIIIIYYIII', 'IIIIIIIZZIII', 'IIIIIXXIIIII', 'IIIIIYYIIIII', 'IIIIIZZIIIII', 'IIIXXIIIIIII', 'IIIYYIIIIIII', 'IIIZZIIIIIII', 'IXXIIIIIIIII', 'IYYIIIIIIIII', 'IZZIIIIIIIII']

ordering           synthesis  infidelity  depth  size  \
0                   naive  LieTrotter(reps=1)    0.999917     15    33
1                   naive  LieTrotter(reps=2)    0.805998     21    66
2                   naive  LieTrotter(reps=4)    0.271389     33   132
3                   naive  LieTrotter(reps=8)    0.074590     57   264
4           even-then-odd  LieTrotter(reps=1)    0.999917      6    33
5           even-then-odd  LieTrotter(reps=2)    0.805998     12    66
6           even-then-odd  LieTrotter(reps=4)    0.271389     24   132
7           even-then-odd  LieTrotter(reps=8)    0.074590     48   264
8   even-odd edge-grouped  LieTrotter(reps=1)    0.998432      6    33
9   even-odd edge-grouped  LieTrotter(reps=2)    0.653843     12    66
10  even-odd edge-grouped  LieTrotter(reps=4)    0.181529     24   132
11  even-odd edge-grouped  LieTrotter(reps=8)    0.045244     48   264

    2q gates  2q depth
0         33        15
1         66        21
2        132        33
3        264        57
4         33         6
5         66        12
6        132        24
7        264        48
8         33         6
9         66        12
10       132        24
11       264        48

ที่ reps=1 เราสังเกตว่าทั้งลำดับแบบเลขคู่แล้วเลขคี่และแบบจัดกลุ่มขอบเลขคู่-เลขคี่ต่างลดความลึกจาก 15 เหลือ 6 โดยการเผยให้เห็นชั้นสองคิวบิตที่ทำงานแบบขนานได้ ในขณะที่จำนวนเกตสองคิวบิตยังคงเท่าเดิมในทั้งสามลำดับ อย่างไรก็ตาม ทั้งสามลำดับมี infidelity ใกล้ 1 ดังนั้นเราจึงกวาดจำนวนการทำซ้ำของ Trotter เพื่อแยกความแตกต่างของลำดับให้ชัดเจนยิ่งขึ้น เมื่อจำนวนการทำซ้ำเพิ่มขึ้น infidelity ของลำดับ even-odd edge-grouped ลดลงเร็วกว่าอีกสองแบบ โดยถึง 0.045 ที่ reps=8 เทียบกับ 0.075 สำหรับลำดับแบบตรงไปตรงมา (naive) และแบบเลขคู่แล้วเลขคี่

เปรียบเทียบการสังเคราะห์ product-formula

ต่อไป เราจะสำรวจการตั้งค่าขั้นสูงที่แตกต่างกันของ Trotterization โดยกำหนดลำดับ Hamiltonian ให้เป็นแบบจัดกลุ่มขอบเลขคู่-เลขคี่ เราพิจารณา Lie-Trotter ลำดับที่หนึ่ง, Suzuki-Trotter ลำดับที่สอง, และ Suzuki-Trotter ลำดับที่สี่

synthesis_comparison_rows = []

for num_trotter_steps in [1, 2, 3, 4, 5]:
    synthesis_cases = [
        ("LieTrotter", LieTrotter, {"reps": num_trotter_steps}),
        (
            "SuzukiTrotter(order=2)",
            SuzukiTrotter,
            {"order": 2, "reps": num_trotter_steps},
        ),
        (
            "SuzukiTrotter(order=4)",
            SuzukiTrotter,
            {"order": 4, "reps": num_trotter_steps},
        ),
    ]
    for label, synthesis, kwargs in synthesis_cases:
        circuit = build_numeric_evolution_circuit(
            hamiltonian_for_synthesis,
            synthesis,
            comparison_time,
            **kwargs,
        )
        decomposed_circuit = simple_transpilation(circuit)
        synthesis_comparison_rows.append(
            {
                "synthesis": label,
                "reps": kwargs["reps"],
                "infidelity": process_infidelity(
                    decomposed_circuit, exact_matrix
                ),
                **summarize_circuit(decomposed_circuit),
            }
        )

synthesis_comparison_df = pd.DataFrame(synthesis_comparison_rows)
display(synthesis_comparison_df.sort_values(["2q gates", "2q depth"]))

# For memory free
exact_matrix = None

synthesis  reps    infidelity  depth  size  2q gates  \
0               LieTrotter     1  9.984324e-01      6    33        33
1   SuzukiTrotter(order=2)     1  9.733399e-01      9    51        51
3               LieTrotter     2  6.538427e-01     12    66        66
4   SuzukiTrotter(order=2)     2  2.522533e-01     15    84        84
6               LieTrotter     3  3.197242e-01     18    99        99
7   SuzukiTrotter(order=2)     3  4.804050e-02     21   117       117
9               LieTrotter     4  1.815291e-01     24   132       132
10  SuzukiTrotter(order=2)     4  1.453103e-02     27   150       150
12              LieTrotter     5  1.161770e-01     30   165       165
2   SuzukiTrotter(order=4)     1  2.884402e-01     33   183       183
13  SuzukiTrotter(order=2)     5  5.803455e-03     33   183       183
5   SuzukiTrotter(order=4)     2  1.641162e-03     63   348       348
8   SuzukiTrotter(order=4)     3  2.907076e-05     93   513       513
11  SuzukiTrotter(order=4)     4  2.791061e-06    123   678       678
14  SuzukiTrotter(order=4)     5  4.736685e-07    153   843       843

    2q depth
0          6
1          9
3         12
4         15
6         18
7         21
9         24
10        27
12        30
2         33
13        33
5         63
8         93
11       123
14       153

Lie-Trotter ให้วงจรที่ตื้นที่สุดแต่มีความคลาดเคลื่อนมากที่สุด ในขณะที่ Suzuki-Trotter ลำดับที่สี่มีความแม่นยำมากกว่าแต่เพิ่มความลึกของวงจร สำหรับส่วนที่เหลือของบทเรียนนี้ เราเลือก Suzuki-Trotter ลำดับที่สอง เพราะให้วงจรที่มีความลึกน้อยในขณะที่ลดความคลาดเคลื่อนของ Trotter ลงอย่างมากเมื่อเทียบกับสูตรลำดับที่หนึ่ง

ลบเกตวิวัฒนาการเวลาแบบมีการควบคุม

ใน extended swap test การควบคุมวิวัฒนาการเวลาด้วย ancilla qubit ตัวเดียวต้องการให้ ancilla ควบคุมเกตจำนวนมากทั่วทั้งระบบ สิ่งนี้อาจก่อให้เกิดค่าใช้จ่ายในการจัดเส้นทาง (routing) จำนวนมาก และในกรณีที่แย่ที่สุด อาจต้องการการเชื่อมต่อแบบ all-to-one อย่างมีประสิทธิผล เพื่อหลีกเลี่ยงสิ่งนี้ การปรับให้เหมาะสมเพิ่มเติมสามารถทำได้โดยแทนที่เกตวิวัฒนาการเวลาแบบมีการควบคุมด้วยเวอร์ชันที่ไม่มีเงื่อนไข โดยใช้ประโยชน์จากความสมมาตรของ Hamiltonian ลองสังเกตวงจรต่อไปนี้

ในที่นี้ $B_{\rm ref}$ เตรียมสถานะอ้างอิง $B_{\rm ref}|0^n\rangle = |\psi_{0}\rangle$

แทนที่จะเตรียม $\frac{1}{\sqrt{2}}(|0\rangle+|1\rangle)|\psi_0\rangle$ ก่อนแล้วจึงใช้ $U(t)$ เฉพาะกับกิ่ง $|1\rangle$ วงจรนี้เตรียมทั้งสองกิ่งโดยตรงเป็น

$$\begin{equation*} |0\rangle|\psi_0\rangle \quad \text{and} \quad |1\rangle|\psi_d\rangle , \end{equation*}$$

where

$$\begin{equation*} |\psi_d\rangle = U(d\Delta t)|\psi_0\rangle . \end{equation*}$$

วงจรใช้เกต Hadamard กับ ancilla ก่อน แล้วเตรียมสถานะอ้างอิงเฉพาะกับกิ่ง $|1\rangle$:

$$\begin{equation*} |0\rangle |0^n\rangle \longrightarrow \frac{|0\rangle |0^n\rangle + |1\rangle B_{\rm ref}|0^n\rangle}{\sqrt{2}} = \frac{|0\rangle |0^n\rangle + |1\rangle |\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

จากนั้นตัวดำเนินการวิวัฒนาการเวลาที่ไม่มีเงื่อนไขจะถูกใช้กับทั้งสองกิ่ง:

$$\begin{equation*} \frac{|0\rangle |0^n\rangle + |1\rangle |\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{|0\rangle U(t)|0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

เนื่องจาก Hamiltonian รักษาจำนวนการกระตุ้นไว้ เราจึงเห็นได้ว่า $|0^n\rangle$ เป็นสถานะเฉพาะของมัน ดังนั้น ตัวดำเนินการวิวัฒนาการจึงสะสมเพียงเฟสภายใต้ Hamiltonian เท่านั้น:

$$\begin{equation*} U(t)|0^n\rangle = e^{-iE_{\rm vac}t}|0^n\rangle . \end{equation*}$$

Therefore,

$$\begin{equation*} \frac{|0\rangle U(t)|0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} = \frac{e^{-iE_{\rm vac}t}|0\rangle |0^n\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

ต่อไป $B_{\rm ref}$ จะถูกใช้เฉพาะกับกิ่ง $|0\rangle$

$$\begin{equation*} \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

ณ จุดนี้ ทั้งสองกิ่งมีเฟสสัมพัทธ์เพิ่มเติม เพื่อลบมันออกไป เราใช้เกตเฟส ancilla

$$\begin{equation*} P(-E_{\rm vac}t) = \begin{pmatrix} 1 & 0 \\ 0 & e^{-iE_{\rm vac}t} \end{pmatrix}. \end{equation*}$$

สิ่งนี้แปลงสถานะเป็น

$$\begin{equation*} \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} \longrightarrow \frac{e^{-iE_{\rm vac}t}|0\rangle |\psi_0\rangle + e^{-iE_{\rm vac}t}|1\rangle U(t)|\psi_0\rangle}{\sqrt{2}} . \end{equation*}$$

ดังนั้น หากไม่นับเฟสโกลบอลที่ไม่เกี่ยวข้อง เราจึงเตรียมได้ในที่สุด

$$\begin{equation*} |\Phi_{0d}\rangle = \frac{ |0\rangle|\psi_0\rangle + |1\rangle U(t)|\psi_0\rangle }{\sqrt{2}} . \end{equation*}$$

ในบล็อกโค้ดถัดไป เราจะนำวงจรที่ไม่มีเงื่อนไขนี้ไปใช้งาน

controlled_extended_swap_test = extended_swap_test

# Reuse the ordering and synthesis rule selected by the comparison above.
evol_gate_optimized = PauliEvolutionGate(
    hamiltonian_for_synthesis,
    time=t,
    synthesis=SuzukiTrotter(order=2, reps=num_trotter_steps),
)

uncontrolled_evolution = QuantumCircuit(num_qubits, name="U_ST2(t)")
uncontrolled_evolution.append(evol_gate_optimized, range(num_qubits))

controlled_state_prep = QuantumCircuit(num_qubits + 1, name="C-Prep")
for q, bit in enumerate(reversed(ref_bitstring)):
    if bit == "1":
        controlled_state_prep.cx(ancilla, system_qubits[q])

vacuum_bitstring = "0" * num_qubits
vacuum_energy = basis_state_expectation_sparse(hamiltonian, "0" * num_qubits)

optimized_extended_swap_test = QuantumCircuit(num_qubits + 1)
optimized_extended_swap_test.h(ancilla)

# Prepare |psi_ref> only on the |1> branch.
optimized_extended_swap_test.compose(controlled_state_prep, inplace=True)
optimized_extended_swap_test.barrier()

# Apply the Trotterized time evolution without control.
optimized_extended_swap_test.compose(
    uncontrolled_evolution,
    qubits=system_qubits,
    inplace=True,
)
optimized_extended_swap_test.barrier()

# Map |0>|0...0> to |0>|psi_ref>, leaving the |1> branch unchanged.
optimized_extended_swap_test.x(ancilla)
optimized_extended_swap_test.compose(controlled_state_prep, inplace=True)
optimized_extended_swap_test.x(ancilla)

# Cancel the known vacuum phase so that the same X/Y observables can be used.
optimized_extended_swap_test.p(-vacuum_energy * t, ancilla)
optimized_extended_swap_test = simple_transpilation(
    optimized_extended_swap_test
)

print(f"Vacuum energy E_vac = {vacuum_energy:.1f}")
display(
    optimized_extended_swap_test.assign_parameters({t: 1.0}).draw(
        "mpl", scale=0.5, fold=26
    )
)

Vacuum energy E_vac = 11.0+0.0j

การ Transpile

ตอนนี้ เราจะ transpile วงจรแบบมีการควบคุมและไม่มีเงื่อนไขให้สามารถรันได้บนฮาร์ดแวร์ ลองเปรียบเทียบผลลัพธ์ของวงจรที่ผ่านการ transpile แล้ว

pass_manager = generate_preset_pass_manager(
    backend=backend,
    optimization_level=3,
)

isa_controlled_extended_swap_test = pass_manager.run(
    controlled_extended_swap_test
)

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3, routing_method="none"
)
isa_optimized_extended_swap_test = pass_manager.run(
    optimized_extended_swap_test
)

transpilation_result = [
    {
        "label": "abstract controlled U(t)",
        **summarize_circuit(isa_controlled_extended_swap_test),
    },
    {
        "label": "optimized non-controlled U(t)",
        **summarize_circuit(isa_optimized_extended_swap_test),
    },
]

display(pd.DataFrame(transpilation_result))

def filter_qubits_from_layout(layout):
    q_layout = Layout(
        {
            physical: virtual
            for physical, virtual in layout.get_physical_bits().items()
            if virtual._register.name == "q"
        }
    )
    return q_layout

print(
    filter_qubits_from_layout(
        isa_optimized_extended_swap_test.layout.initial_layout
    )
)

isa_observables = [
    op.apply_layout(isa_optimized_extended_swap_test.layout)
    for op in observables
]

label  depth   size  2q gates  2q depth
0       abstract controlled U(t)  15457  23786      4686      4580
1  optimized non-controlled U(t)    261   1716       307        57

Layout({
18: <Qubit register=(13, "q"), index=0>,
5: <Qubit register=(13, "q"), index=1>,
6: <Qubit register=(13, "q"), index=2>,
7: <Qubit register=(13, "q"), index=3>,
8: <Qubit register=(13, "q"), index=4>,
9: <Qubit register=(13, "q"), index=5>,
10: <Qubit register=(13, "q"), index=6>,
11: <Qubit register=(13, "q"), index=7>,
12: <Qubit register=(13, "q"), index=8>,
13: <Qubit register=(13, "q"), index=9>,
14: <Qubit register=(13, "q"), index=10>,
15: <Qubit register=(13, "q"), index=11>,
19: <Qubit register=(13, "q"), index=12>
})

ขั้นตอนที่ 3: รันด้วย Qiskit primitives

ขั้นตอนถัดไปคือการส่งวงจรที่มีพารามิเตอร์เดียวกันสำหรับค่า $d$ หลายค่า สำหรับแต่ละ $d$ เราประมาณค่าคาดหวังสี่ค่า: $X\otimes I$, $Y\otimes I$, $X\otimes (H-T)$, และ $Y\otimes (H-T)$ จากนั้นตัวเลขทั้งสี่นี้จะถูกรวมเข้าเป็นองค์ประกอบแถวแรกเชิงซ้อน $\mathcal{S}_{0d}$ และ $\mathcal{H}_{0d}$

ในที่นี้ $\mathcal{S}_{00}=1$ และ $\mathcal{H}_{00}=\langle\psi_{0}|(H-T)|\psi_{0}\rangle=\langle\psi_{0}|H|\psi_{0}\rangle-\tau$ สามารถคำนวณแบบคลาสสิกได้เนื่องจาก $\lvert\psi_0\rangle$ เป็นแบบ sparse ดังนั้นเราจึงข้ามกรณี $d=0$

pub_list = []
d_values = list(range(1, krylov_dim))

# Exact local statevector estimator.
estimator = StatevectorEstimator()

# We use the circuit before the transpilation for the local simulator,
# but we will use the transpiled circuit for the real backend.
for d in d_values:
    parameter_values = [d * dt]

    for ob in observables:
        pub_list.append(
            (
                optimized_extended_swap_test,
                ob,
                parameter_values,
            )
        )

job = estimator.run(pub_list)

# Local PrimitiveJob does not provide Runtime-style job inputs,
# so preserve the inputs directly.
inputs = pub_list
result = job.result()

print(f"Number of Krylov basis states: r = {len(d_values)}")
print(f"Number of PUBs: {len(pub_list)}")
print(f"Each d uses observables: {observable_labels}")

Number of Krylov basis states: r = 9
Number of PUBs: 36
Each d uses observables: ['Re S_0d', 'Im S_0d', 'Re shifted H_0d', 'Im shifted H_0d']

ขั้นตอนที่ 4: ประมวลผลหลังการรันและคืนค่าผลลัพธ์ในรูปแบบคลาสสิกที่ต้องการ

หลังจากประมาณค่าเมทริกซ์ที่ถูกฉายแล้ว เราจะทำ regularize และแก้ GEVP

$$\begin{equation*} \mathcal{H}\mathbf{c} = E\mathcal{S}\mathbf{c}. \end{equation*}$$

ค่าเฉพาะทั่วไป (generalized eigenvalue) ที่เล็กที่สุดให้ค่าประมาณ KQD ของพลังงานสถานะพื้น

h_shifted_row_est = np.zeros(krylov_dim, dtype=complex)
s_row_est = np.zeros(krylov_dim, dtype=complex)

h_shifted_row_est[0] = ref_energy - shift_tau
s_row_est[0] = 1.0

for idx, (pub_input, pub_result) in enumerate(zip(inputs, result)):
    d_index, obs_index = divmod(idx, len(observables))
    ev = np.asarray(pub_result.data.evs).reshape(-1)[0]
    std = np.asarray(pub_result.data.stds).reshape(-1)[0]

    if obs_index == 0:
        s_row_est[d_index + 1] = ev
    elif obs_index == 1:
        s_row_est[d_index + 1] += 1j * ev
    elif obs_index == 2:
        h_shifted_row_est[d_index + 1] = ev
    elif obs_index == 3:
        h_shifted_row_est[d_index + 1] += 1j * ev

# H_0d = shifted_H_0d + tau * S_0d.
h_row_est = h_shifted_row_est + shift_tau * s_row_est

h_matrix_est = la.toeplitz(h_row_est.conj(), h_row_est)
s_matrix_est = la.toeplitz(s_row_est.conj(), s_row_est)

s_eigvals = la.eigvalsh(0.5 * (s_matrix_est + s_matrix_est.conj().T))
positive_s_eigvals = s_eigvals[s_eigvals > 1e-12]
s_condition_number = (
    positive_s_eigvals[-1] / positive_s_eigvals[0]
    if len(positive_s_eigvals) > 0
    else np.inf
)

with np.printoptions(precision=3, suppress=True):
    print("Estimated first row of S:")
    print(s_row_est)
    print()
    print("Estimated first row of H:")
    print(h_row_est)
    print()
    print("Eigenvalues of the estimated overlap matrix S:")
    print(s_eigvals)
    print(f"Condition number above 1e-12: {s_condition_number:.3e}")
    print()

Estimated first row of S:
[ 1.   +0.j     0.758-0.596j  0.203-0.836j -0.291-0.636j -0.444-0.229j
 -0.276+0.053j -0.044+0.051j  0.006-0.121j -0.155-0.218j -0.345-0.101j]

Estimated first row of H:
[ 7.   +0.j     4.842-4.76j   0.044-6.185j -3.791-3.653j -4.137+0.39j
 -1.495+2.654j  1.331+1.777j  1.85 -0.763j -0.032-2.278j -2.222-1.372j]

Eigenvalues of the estimated overlap matrix S:
[-0.     0.     0.     0.     0.     0.     0.01   0.355  3.526  6.109]
Condition number above 1e-12: 1.904e+12

ตอนนี้เราแก้ปัญหาค่าเฉพาะทั่วไป (generalized eigenvalue problem) โดยใช้เมทริกซ์ที่สร้างขึ้นใหม่จากการประมาณค่าของวงจร ในการคำนวณ statevector ในอุดมคติที่มีวิวัฒนาการเวลาจริงที่แม่นยำ สิ่งนี้ควรให้ผลลัพธ์ที่ถูกฉายที่แม่นยำเหมือนกัน ในทางปฏิบัติ ความเบี่ยงเบนอาจมาจาก Trotterization ความคลาดเคลื่อนจากการสุ่มตัวอย่าง และความไม่เสถียรเชิงตัวเลขของเมทริกซ์การทับซ้อน

เราสังเกตว่าพลังงานลู่เข้าอย่างไรเมื่อเราเพิ่มมิติของปริภูมิย่อย Krylov

exact_evals = diagonalize_single_1_subspace(hamiltonian)
exact_ground = min(exact_evals)
print("exact ground state energy:  ", exact_ground)

threshold = 1e-12
energy_convergence = []

for r in range(1, krylov_dim + 1):
    energy_est_kqd, coeffs_est, retained_est = solve_thresholded_gevp(
        h_matrix_est[:r, :r],
        s_matrix_est[:r, :r],
        threshold=threshold,
    )
    energy_convergence.append(energy_est_kqd)
    print(
        f"Krylov ground state energy (dim={r}, retained={retained_est}): ",
        energy_est_kqd,
    )

exact ground state energy:   3.136296694843727
Krylov ground state energy (dim=1, retained=1):  7.0
Krylov ground state energy (dim=2, retained=2):  4.184510657551266
Krylov ground state energy (dim=3, retained=3):  3.5539074630394136
Krylov ground state energy (dim=4, retained=4):  3.3366270761341044
Krylov ground state energy (dim=5, retained=5):  3.252017453225087
Krylov ground state energy (dim=6, retained=6):  3.2300275138879186
Krylov ground state energy (dim=7, retained=7):  3.2299154099085685
Krylov ground state energy (dim=8, retained=7):  3.2298063744216776
Krylov ground state energy (dim=9, retained=7):  3.2296778282872456
Krylov ground state energy (dim=10, retained=8):  3.223647515867734

def plot_energy_convergence(energy_convergence, exact_ground, krylov_dim):
    fig, ax = plt.subplots(figsize=(7, 4.5))

    ax.plot(
        range(1, krylov_dim + 1),
        energy_convergence,
        marker="o",
        label="KQD estimate",
    )

    ax.axhline(
        exact_ground,
        linestyle="--",
        label=f"Exact ground energy = {exact_ground:.6f}",
    )

    ax.set_xlabel("Krylov dimension")
    ax.set_ylabel("Ground-state energy")
    ax.grid(True, alpha=0.3)
    ax.legend()
    plt.tight_layout()
    plt.show()

plot_energy_convergence(energy_convergence, exact_ground, krylov_dim)

ตัวอย่างฮาร์ดแวร์ขนาดใหญ่

ส่วนก่อนหน้าใช้โมเดล 12 คิวบิตเพื่อให้การจำลอง statevector สามารถใช้เป็นเครื่องมือวินิจฉัยได้ ตอนนี้เราจะขยายขนาดขั้นตอนการทำงาน KQD เดียวกันไปยังโซ่ Heisenberg 30 คิวบิต และเตรียมภาระงานสำหรับการรันบนฮาร์ดแวร์ IBM Quantum

ขั้นตอนที่ 1-4 ถูกบีบอัดเป็นบล็อกโค้ดเดียว

ที่นี่เราจะรวมรายละเอียดทั้งหมดเหล่านี้เข้าด้วยกันเป็นขั้นตอนการทำงานเดียวในระดับที่ใหญ่ขึ้น ซึ่งจากนั้นจะรันบนฮาร์ดแวร์ควอนตัมจริงของเรา ในส่วนนี้ เราจะใช้การตั้งค่าการลดข้อผิดพลาดที่สมจริงเพื่อปรับปรุงความน่าเชื่อถือของผลลัพธ์ เนื่องจากองค์ประกอบเมทริกซ์ที่สอดคล้องกับค่า $d$ ที่แตกต่างกันสามารถประเมินผลแบบขนานได้ เราจึงใช้โหมด Batch เพื่อรันอย่างมีประสิทธิภาพ

# -------------------------Step 1-------------------------

# Map the classical problem to quantum circuits and observables.
# Problem and KQD parameters.
large_num_qubits = 30
large_krylov_dim = 7
large_num_trotter_steps = 3
large_dt = np.pi / (3 * (large_num_qubits - 1))
large_t = Parameter("t_large")

# Use a single excitation near the center of the chain.
large_excitation_qubit = large_num_qubits // 2
large_ref_label = ["0"] * large_num_qubits
large_ref_label[large_num_qubits - 1 - large_excitation_qubit] = "1"
large_ref_bitstring = "".join(large_ref_label)

# Use the ordering and product formula selected in the preceding section.
large_hamiltonian = make_heisenberg_hamiltonian_ordered(
    large_num_qubits,
    ordering="even-odd edge-grouped",
    coupling=1.0,
)
large_ref_energy = float(
    np.real(
        basis_state_expectation_sparse(large_hamiltonian, large_ref_bitstring)
    )
)
large_vacuum_energy = float(
    np.real(
        basis_state_expectation_sparse(
            large_hamiltonian, "0" * large_num_qubits
        )
    )
)

large_evolution_gate = PauliEvolutionGate(
    large_hamiltonian,
    time=large_t,
    synthesis=SuzukiTrotter(order=2, reps=large_num_trotter_steps),
)
large_uncontrolled_evolution = QuantumCircuit(
    large_num_qubits,
    name="U_ST2_large(t)",
)
large_uncontrolled_evolution.append(
    large_evolution_gate,
    range(large_num_qubits),
)

# Build the control-free extended-swap-test circuit.
large_ancilla = 0
large_system_qubits = list(range(1, large_num_qubits + 1))

large_controlled_state_prep = QuantumCircuit(
    large_num_qubits + 1,
    name="C-Prep-large",
)
large_controlled_state_prep.cx(
    large_ancilla,
    large_system_qubits[large_excitation_qubit],
)

large_extended_swap_test = QuantumCircuit(large_num_qubits + 1)
large_extended_swap_test.h(large_ancilla)
large_extended_swap_test.compose(large_controlled_state_prep, inplace=True)
large_extended_swap_test.compose(
    large_uncontrolled_evolution,
    qubits=large_system_qubits,
    inplace=True,
)
large_extended_swap_test.x(large_ancilla)
large_extended_swap_test.compose(
    large_controlled_state_prep.inverse(),
    inplace=True,
)
large_extended_swap_test.x(large_ancilla)
large_extended_swap_test.p(
    -large_vacuum_energy * large_t,
    large_ancilla,
)

# Reuse the Hamiltonian-shifting construction from the preceding section.
(
    large_obs_x_shifted_hamiltonian,
    large_obs_y_shifted_hamiltonian,
    large_shift_tau,
) = make_reduced_heisenberg_observables(large_ref_bitstring)

large_observables = [
    SparsePauliOp("I" * large_num_qubits + "X"),
    SparsePauliOp("I" * large_num_qubits + "Y"),
    large_obs_x_shifted_hamiltonian,
    large_obs_y_shifted_hamiltonian,
]
large_observable_labels = [
    "Re S_0d",
    "Im S_0d",
    "Re shifted H_0d",
    "Im shifted H_0d",
]

# -------------------------Step 2-------------------------

# Optimize the problem for quantum execution.
# Select a real backend and transpile the parameterized circuit to ISA form.
large_backend = service.backend("ibm_boston")
large_pass_manager = generate_preset_pass_manager(
    backend=large_backend, optimization_level=3, routing_method="none"
)
large_isa_circuit = large_pass_manager.run(large_extended_swap_test)
large_isa_observables = [
    observable.apply_layout(large_isa_circuit.layout)
    for observable in large_observables
]

large_two_qubit_gate_count = sum(
    instruction.operation.num_qubits == 2
    for instruction in large_isa_circuit.data
)

print(f"Backend: {large_backend.name}")
print(f"System qubits: {large_num_qubits}")
print(f"Total circuit qubits: {large_isa_circuit.num_qubits}")
print(f"Krylov dimension: {large_krylov_dim}")
print(f"Time step: {large_dt:.6f}")
print(f"Shift tau: {large_shift_tau}")
print(f"ISA circuit depth: {large_isa_circuit.depth()}")
print(f"ISA two-qubit gates: {large_two_qubit_gate_count}")
print(
    f"ISA two-qubit depth: {large_isa_circuit.depth(lambda x: x[0].num_qubits == 2)}"
)

# -------------------------Step 3-------------------------

# Execute on quantum hardware with Qiskit Runtime primitives.
# Submit one job per d, with all four observables in that job.
large_d_values = list(range(1, large_krylov_dim))
retrieve_batch_id = None
large_jobs = []

if retrieve_batch_id is None:
    large_estimator_options = {
        "default_shots": 8192,
        "dynamical_decoupling": {
            "enable": True,
            "sequence_type": "XpXm",
        },
        "resilience": {
            "measure_mitigation": True,
            "measure_noise_learning": {
                "num_randomizations": 32,
                "shots_per_randomization": 256,
            },
            "layer_noise_learning": {
                "max_layers_to_learn": 4,
                "layer_pair_depths": [0, 1, 2, 4, 16, 32],
                "num_randomizations": 32,
                "shots_per_randomization": 128,
            },
            "zne_mitigation": True,
            "zne": {
                "amplifier": "pea",
                "noise_factors": [1.0, 1.5, 2.0],
                "extrapolator": ("exponential", "linear"),
            },
        },
        "twirling": {
            "enable_gates": True,
            "enable_measure": True,
            "num_randomizations": 32,
            "shots_per_randomization": 256,
            "strategy": "active-accum",
        },
    }

    with Batch(backend=large_backend) as large_batch:
        large_batch_id = large_batch.session_id
        large_estimator = EstimatorV2(
            mode=large_batch,
            options=large_estimator_options,
        )
        # Krylov quantum diagonalization of lattice Hamiltonians -> TUT_KQDOLH.
        large_estimator.options.environment.job_tags = ["TUT_KQDOLH"]

        for d in large_d_values:
            parameter_values = [d * large_dt]
            pubs_for_d = [
                (large_isa_circuit, observable, parameter_values)
                for observable in large_isa_observables
            ]
            job = large_estimator.run(pubs_for_d)
            large_jobs.append(job)
            print(
                f"Submitted d={d}: job_id={job.job_id()}, "
                f"PUBs={len(pubs_for_d)}"
            )

    print(f"Batch ID: {large_batch_id}")
else:
    large_batch_id = retrieve_batch_id
    large_jobs = service.jobs(
        session_id=large_batch_id,
        limit=None,
        descending=False,
    )

large_job_ids_by_d = {
    d: job.job_id() for d, job in zip(large_d_values, large_jobs)
}
print(f"Job IDs by d: {large_job_ids_by_d}")

# -------------------------Step 4-------------------------

# Post-process the quantum results and solve the classical GEVP.
# Reconstruct the first rows of S and the shifted Hamiltonian matrix.
large_s_row_est = np.zeros(large_krylov_dim, dtype=complex)
large_h_shifted_row_est = np.zeros(large_krylov_dim, dtype=complex)
large_s_row_est[0] = 1.0
large_h_shifted_row_est[0] = large_ref_energy - large_shift_tau

for d, job in zip(large_d_values, large_jobs):
    job_result = job.result()

    if len(job_result) != len(large_observables):
        raise RuntimeError(
            f"Expected {len(large_observables)} PUB results for d={d}, "
            f"but received {len(job_result)}."
        )

    expectation_values = [
        np.asarray(pub_result.data.evs).reshape(-1)[0]
        for pub_result in job_result
    ]

    large_s_row_est[d] = expectation_values[0] + 1j * expectation_values[1]
    large_h_shifted_row_est[d] = (
        expectation_values[2] + 1j * expectation_values[3]
    )

# H_0d = shifted_H_0d + tau * S_0d.
large_h_row_est = large_h_shifted_row_est + large_shift_tau * large_s_row_est

large_s_matrix_est = la.toeplitz(
    large_s_row_est.conj(),
    large_s_row_est,
)
large_h_matrix_est = la.toeplitz(
    large_h_row_est.conj(),
    large_h_row_est,
)

large_exact_gnd = min(diagonalize_single_1_subspace(large_hamiltonian))

large_energy_convergence = []

with np.printoptions(precision=5, suppress=True):
    print("Estimated first row of S:")
    print(large_s_row_est)
    print("Estimated first row of H:")
    print(large_h_row_est)
    print("exact ground state energy:  ", large_exact_gnd)

    for r in range(1, large_krylov_dim + 1):
        energy_est_kqd, coeffs_est, retained_est = solve_thresholded_gevp(
            large_h_matrix_est[:r, :r],
            large_s_matrix_est[:r, :r],
            threshold=5e-2,
        )
        large_energy_convergence.append(energy_est_kqd)
        print(
            f"Krylov ground state energy (dim={r}, retained={retained_est}): ",
            energy_est_kqd,
        )

plot_energy_convergence(
    large_energy_convergence, large_exact_gnd, large_krylov_dim
)

Backend: ibm_boston
System qubits: 30
Total circuit qubits: 156
Krylov dimension: 7
Time step: 0.036110
Shift tau: 25.0
ISA circuit depth: 219
ISA two-qubit gates: 728
ISA two-qubit depth: 52
Job IDs by d: {1: 'd9fl4p4jeosc73fk4dg0', 2: 'd9fl4pineu4c739poecg', 3: 'd9fl4q2neu4c739poedg', 4: 'd9fl4qhhtsac739fjgn0', 5: 'd9fl4r4jeosc73fk4dhg', 6: 'd9fl4rkjeosc73fk4dj0'}
Estimated first row of S:
[ 1.     +0.j       0.42055-0.65466j -0.17883-0.73125j -0.64523-0.31601j
 -0.70781+0.55574j -0.02467+0.70525j  0.59301+0.55602j]
Estimated first row of H:
[ 25.      +0.j       10.3419 -16.5586j   -5.017  -18.03933j
 -16.44797 -6.98173j -17.17081+14.84502j   0.62722+17.81196j
  15.68886+12.74875j]
exact ground state energy:   21.021912418526902
Krylov ground state energy (dim=1, retained=1):  25.0
Krylov ground state energy (dim=2, retained=2):  24.432409110686205
Krylov ground state energy (dim=3, retained=3):  24.256856893278556
Krylov ground state energy (dim=4, retained=4):  23.727409826799715
Krylov ground state energy (dim=5, retained=4):  23.324720470780864
Krylov ground state energy (dim=6, retained=5):  21.91957579005085
Krylov ground state energy (dim=7, retained=5):  21.548331214122644

ภาคผนวก: มุมมองฟังก์ชัน Hamiltonian (spectral-filter)

ขั้นตอนการทำงานหลักนำเสนอ KQD ในเชิงปฏิบัติการ: สร้างฐาน Krylov จากสถานะที่ผ่านวิวัฒนาการเวลาจริง ประมาณค่าเมทริกซ์ที่ถูกฉาย $\mathcal{H}$ และ $\mathcal{S}$ และแก้ GEVP ภาคผนวกนี้ทบทวนการคำนวณ เดียวกัน จากมุมมองเสริมที่อธิบายว่าทำไม KQD จึงทำงานได้: มุมมอง ฟังก์ชัน Hamiltonian หรือ spectral-filter [3], [5] มันใช้โมเดล 12 คิวบิต ขั้นเวลา $\Delta t$ และผลเฉลย Krylov ที่ได้มาแล้วข้างต้นซ้ำอีกครั้ง ไม่จำเป็นต้องรันวงจรใหม่

สถานะอ้างอิงในฐานะการกระจายพลังงาน

ให้ Hamiltonian มีการแยกส่วนค่าเฉพาะ (eigendecomposition)

$$\begin{equation*} H=\sum_{m} E_m\,|E_m\rangle\!\langle E_m|, \qquad E_0\le E_1\le\cdots, \end{equation*}$$

ด้วยสถานะเฉพาะพลังงาน $|E_m\rangle$ สถานะอ้างอิงใดๆ สามารถขยายในฐานเฉพาะ (eigenbasis) นี้ได้

$$\begin{equation*} |\psi_{0}\rangle=\sum_m a_m\,|E_m\rangle, \qquad a_m=\langle E_m|\psi_{0}\rangle, \end{equation*}$$

ดังนั้นมันจึงมี น้ำหนักสเปกตรัม (spectral weight) $p_m=|a_m|^2$ ที่แต่ละพลังงาน $E_m$ พลังงานอ้างอิงคือค่าเฉลี่ยของการกระจายนี้ $\langle H\rangle_{0}=\sum_m p_m E_m$

การแยกส่วนค่าเฉพาะของ Hamiltonian แบบทั่วไปที่มี $n$ คิวบิตมีค่าใช้จ่ายที่เพิ่มขึ้นแบบเลขชี้กำลัง ดังนั้นภาพนี้จึงเป็นเพียงเครื่องมือวินิจฉัยเท่านั้น ซึ่ง ไม่ใช่ ส่วนหนึ่งของอัลกอริทึม อย่างไรก็ตาม ในที่นี้เราสามารถคำนวณมันได้อย่างประหยัดสำหรับปัญหา $n=12$ เดียวกัน: Heisenberg Hamiltonian รักษาจำนวนการกระตุ้นทั้งหมดไว้ และสถานะอ้างอิง $|000001000000\rangle$ มีการกระตุ้นเดียว ดังนั้นเนื้อหาสเปกตรัมทั้งหมดของมันจึงอยู่ในปริภูมิย่อยการกระตุ้นเดียวซึ่งมิติเติบโตเชิงเส้นตาม $n$ เท่านั้น เราจึงใช้บล็อกการกระตุ้นเดียวที่แม่นยำ (ที่ใช้แล้วข้างต้นเป็นเกณฑ์เปรียบเทียบ) ซ้ำอีกครั้ง และอ่านค่าการกระจายอ้างอิง $\{(E_m, p_m)\}$ ภายในปริภูมิย่อยนั้น

# Exact single-excitation-subspace decomposition of the reference state.
# This reuses make_heisenberg_hamiltonian / _basis_state_transition_amplitude_sparse
# and the n=12 `hamiltonian` and `ref_bitstring` defined in the small-scale example.
single_excitation_states = [1 << k for k in range(num_qubits)]

h_single = np.array(
    [
        [
            _basis_state_transition_amplitude_sparse(hamiltonian, bra, ket)
            for ket in single_excitation_states
        ]
        for bra in single_excitation_states
    ]
)
h_single = 0.5 * (h_single + h_single.conj().T)

subspace_evals, subspace_evecs = la.eigh(h_single)
subspace_evals = np.real(subspace_evals)

# Reference-state coordinates inside the single-excitation subspace.
ref_position = single_excitation_states.index(int(ref_bitstring, 2))
ref_in_subspace = np.zeros(num_qubits, dtype=complex)
ref_in_subspace[ref_position] = 1.0

# Amplitudes and spectral weights of the reference in the energy eigenbasis.
ref_eigen_amplitudes = subspace_evecs.conj().T @ ref_in_subspace
ref_spectral_weights = np.abs(ref_eigen_amplitudes) ** 2

print(f"Single-excitation subspace dimension: {num_qubits}")
print(f"Subspace ground-state energy:         {subspace_evals[0]:.6f}")
print(
    f"Reference energy (sum p_m E_m):       {np.sum(ref_spectral_weights * subspace_evals):.6f}"
)
print(f"Reference weight on subspace ground:  {ref_spectral_weights[0]:.6f}")

Single-excitation subspace dimension: 12
Subspace ground-state energy:         3.136297
Reference energy (sum p_m E_m):       7.000000
Reference weight on subspace ground:  0.163827

KQD เรียนรู้ตัวกรองที่ปรับรูปการกระจายนี้

ฟังก์ชัน Hamiltonian $f(H)$ ถูกกำหนดผ่านแคลคูลัสสเปกตรัม

$$\begin{equation*} f(H)=\sum_m f(E_m)\,|E_m\rangle\!\langle E_m|, \end{equation*}$$

หรือกล่าวอีกนัยหนึ่งคือ ผลรวมถ่วงน้ำหนักของตัวฉายค่าเฉพาะ (eigenprojector) การใช้มันกับสถานะอ้างอิงจะปรับรูปแอมพลิจูดสเปกตรัมแต่ละตัว $a_m \to a_m f(E_m)$:

$$\begin{equation*} f(H)\,|\psi_{0}\rangle=\sum_m a_m\,f(E_m)\,|E_m\rangle . \end{equation*}$$

ถ้า $f$ มีจุดสูงสุดแหลมชันที่พลังงานต่ำสุด ($f(E_0)=1$ และ $f(E_m)\approx 0$ ในกรณีอื่น) แล้ว $f(H)$ จะทำหน้าที่เป็นตัวฉายสถานะพื้น และผลลัพธ์ที่ทำให้เป็นบรรทัดฐานแล้วจะ (เกือบ) เป็นสถานะพื้น ดังนั้น spectral filter แบบ low-pass ที่ดีในเชิงพลังงานจึงเป็นสิ่งที่เราต้องการอย่างแท้จริง

KQD ไม่ได้กำหนด $f$ ไว้ล่วงหน้า แต่จะขยายตัวกรองในฐานวิวัฒนาการเวลาจริงแทน

$$\begin{equation*} f_{\rm KQD}(E)=\sum_{\ell=0}^{r-1} c_\ell\, e^{-i\ell\Delta t E}, \end{equation*}$$

ฟังก์ชัน ตรีโกณมิติ ของพลังงานซึ่งสัมประสิทธิ์ $\{c_\ell\}$ ของมันเป็นเวกเตอร์เฉพาะ (eigenvector) ของ GEVP ที่แก้ไว้ข้างต้นพอดี การทำให้ Rayleigh quotient $\mathbf{c}^\dagger\mathcal{H}\mathbf{c}/\mathbf{c}^\dagger\mathcal{S}\mathbf{c}$ น้อยที่สุดจึงเหมือนกับการ เรียนรู้ ตัวกรองที่ระงับน้ำหนักสถานะกระตุ้นของสถานะอ้างอิงได้ดีที่สุด มิติ Krylov $r$ ที่มากขึ้นให้ตัวกรองมีองศาความอิสระมากขึ้นและมีจุดสูงสุดที่แหลมชันกว่าที่พลังงานสถานะพื้น

ตัวช่วยด้านล่างประเมินตัวกรองที่เรียนรู้แล้วนี้บนแกนพลังงาน จากนั้นเราจะใช้มันกับการกระจายอ้างอิงที่ได้มาข้างต้น

def trigonometric_krylov_filter(
    coeffs: np.ndarray,
    energies: np.ndarray,
    time_step: float,
) -> np.ndarray:
    """Evaluate the learned Krylov filter f(E) = sum_l c_l exp(-i l dt E)."""
    values = np.zeros_like(energies, dtype=complex)
    for ell, coeff in enumerate(coeffs):
        values += coeff * np.exp(-1j * ell * time_step * energies)
    return values

def filtered_spectral_weights(
    weights: np.ndarray,
    filter_values: np.ndarray,
) -> np.ndarray:
    """Reshape spectral weights by |f(E)|^2 and renormalize."""
    reshaped = weights * np.abs(filter_values) ** 2
    return reshaped / np.sum(reshaped)

# Recover the KQD coefficients from the already-estimated projected matrices.
# The shift only moves H by tau * S, so it does not change the GEVP eigenvector;
# we solve at the full Krylov dimension used in the small-scale example.
_, kqd_coeffs, _ = solve_thresholded_gevp(
    h_matrix_est,
    s_matrix_est,
    threshold=1e-12,
)

filter_on_spectrum = trigonometric_krylov_filter(
    kqd_coeffs, subspace_evals, dt
)
filtered_weights = filtered_spectral_weights(
    ref_spectral_weights, filter_on_spectrum
)

print(f"Ground-state overlap  (reference): {ref_spectral_weights[0]:.4f}")
print(f"Ground-state overlap  (filtered):  {filtered_weights[0]:.4f}")
print(
    f"Mean energy           (reference): {np.sum(ref_spectral_weights * subspace_evals):.6f}"
)
print(
    f"Mean energy           (filtered):  {np.sum(filtered_weights * subspace_evals):.6f}"
)

Ground-state overlap  (reference): 0.1638
Ground-state overlap  (filtered):  0.9638
Mean energy           (reference): 7.000000
Mean energy           (filtered):  3.164503

แสดงภาพตัวกรองและความยืดหยุ่นของมัน

อันดับแรก เราแสดงตัวกรองที่เรียนรู้แล้วที่มิติ Krylov เต็มที่ใช้ข้างต้น จากนั้นติดตามว่ามันแหลมชันขึ้นอย่างไรเมื่อมิติ $r$ เพิ่มขึ้น

แท่งกราฟแสดงน้ำหนักสเปกตรัมอ้างอิง $p_m$ (ก่อน) และน้ำหนักที่ผ่านการกรองแล้ว $p_m|f_{\rm KQD}(E_m)|^2$ (หลัง) พร้อมด้วยความเข้มของตัวกรองที่เรียนรู้แล้ว $|f_{\rm KQD}(E)|^2$ บนแกนพลังงานต่อเนื่อง ตัวกรองรวมน้ำหนักไปที่พลังงานต่ำสุดของปริภูมิย่อยการกระตุ้นเดียว — พลังงานเดียวกับที่ค่าประมาณ KQD ลู่เข้าในตัวอย่างขนาดเล็ก โปรดสังเกตว่านี่คือสถานะพื้น ภายในภาคการกระตุ้นเดียว ซึ่งเป็นเป้าหมายที่เกี่ยวข้องสำหรับสถานะอ้างอิงที่รักษาการกระตุ้นนี้ ไม่ใช่สถานะพื้นแบบโกลบอล

fig, ax = plt.subplots(figsize=(8, 4))

visible = (ref_spectral_weights > 1e-4) | (filtered_weights > 1e-4)
ax.bar(
    subspace_evals[visible],
    ref_spectral_weights[visible],
    width=0.18,
    alpha=0.45,
    label="reference $p_m$",
)
ax.bar(
    subspace_evals[visible],
    filtered_weights[visible],
    width=0.14,
    alpha=0.9,
    label=r"filtered $p_m\,|f_{\rm KQD}(E_m)|^2$",
)

energy_grid = np.linspace(
    subspace_evals.min() - 0.5, subspace_evals.max() + 0.5, 800
)
filter_intensity = (
    np.abs(trigonometric_krylov_filter(kqd_coeffs, energy_grid, dt)) ** 2
)
filter_intensity /= filter_intensity.max()
ax.plot(
    energy_grid,
    filter_intensity,
    color="k",
    linewidth=2,
    label=r"$|f_{\rm KQD}(E)|^2$ (normalized)",
)

ax.axvline(
    subspace_evals[0],
    color="C3",
    linestyle="--",
    linewidth=1,
    label="subspace ground energy",
)
ax.set_xlabel("Energy eigenvalue $E_m$")
ax.set_ylabel("Spectral weight")
ax.set_ylim(0, 1)
ax.legend(loc="upper right")
plt.tight_layout()
plt.show()

การเพิ่มมิติ Krylov: ความยืดหยุ่นของฟังก์ชันที่เรียนรู้แล้ว

โปรดจำไว้ว่าตัวกรองที่เรียนรู้แล้วเป็นพหุนามตรีโกณมิติในพลังงานที่มีสัมประสิทธิ์ $r$ ตัว

$$\begin{equation*} f_{\rm KQD}(E)=\sum_{\ell=0}^{r-1} c_\ell\, e^{-i\ell\Delta t E}. \end{equation*}$$

มิติ Krylov $r$ คือจำนวนสัมประสิทธิ์อิสระพอดี ดังนั้นมันจึงควบคุมความยืดหยุ่นของฟังก์ชัน $r$ ที่เล็กสามารถสร้างได้เพียงตัวกรองที่กว้างและแปรผันอย่างนุ่มนวลซึ่งรั่วน้ำหนักเข้าไปในสถานะกระตุ้นระดับต่ำ เมื่อ $r$ เพิ่มขึ้น ตัวกรองสามารถสร้างจุดสูงสุดที่แคบกว่าที่พลังงานเป้าหมาย และระงับน้ำหนักสถานะกระตุ้นที่เหลืออยู่ได้อย่างมีประสิทธิภาพมากขึ้น นี่คือคู่เทียบเชิง spectral-filter ของการลู่เข้าของพลังงานที่สังเกตได้ในตัวอย่างขนาดเล็ก: เมื่อ $r$ เพิ่มขึ้น การกระจายที่ผ่านการกรองแล้วจะยุบตัวลงสู่สถานะพื้นของปริภูมิย่อย และพลังงานที่ประมาณได้จะลดลงเข้าใกล้มัน

เราใช้เมทริกซ์ที่ถูกฉายซึ่งประมาณค่าไว้แล้วข้างต้นซ้ำอีกครั้ง และเพียงแค่แก้ GEVP ที่แต่ละบล็อก $r\times r$ ที่นำหน้า จากนั้นประเมินและพล็อตตัวกรองที่สอดคล้องกัน

# Sweep the Krylov dimension using the leading r x r blocks of the estimated matrices.
sweep_dims = [r for r in (2, 4, 6, 8, krylov_dim) if r <= krylov_dim]
sweep_dims = sorted(set(sweep_dims))

energy_grid = np.linspace(
    subspace_evals.min() - 0.5, subspace_evals.max() + 0.5, 800
)

sweep_cases = []
print(" r    retained    ground overlap    filtered energy")
print("--    --------    --------------    ---------------")
for r in sweep_dims:
    _, coeffs_r, retained_r = solve_thresholded_gevp(
        h_matrix_est[:r, :r],
        s_matrix_est[:r, :r],
        threshold=1e-12,
    )
    filter_on_spectrum_r = trigonometric_krylov_filter(
        coeffs_r, subspace_evals, dt
    )
    filtered_weights_r = filtered_spectral_weights(
        ref_spectral_weights, filter_on_spectrum_r
    )
    filtered_energy_r = float(np.sum(filtered_weights_r * subspace_evals))

    sweep_cases.append((r, coeffs_r, filtered_weights_r))
    print(
        f"{r:2d}    {retained_r:8d}    {filtered_weights_r[0]:14.4f}    {filtered_energy_r:15.6f}"
    )

print(f"\nSubspace ground-state energy (target): {subspace_evals[0]:.6f}")

# One panel per Krylov dimension: filtered spectrum (bars) + filter intensity (curve).
fig, axes = plt.subplots(
    len(sweep_cases),
    1,
    figsize=(8, 2.1 * len(sweep_cases)),
    sharex=True,
)
axes = np.atleast_1d(axes)

for idx, (ax, (r, coeffs_r, filtered_weights_r)) in enumerate(
    zip(axes, sweep_cases)
):
    visible = (ref_spectral_weights > 1e-4) | (filtered_weights_r > 1e-4)
    ax.bar(
        subspace_evals[visible],
        ref_spectral_weights[visible],
        width=0.18,
        alpha=0.35,
        color="C0",
        label="reference $p_m$" if idx == 0 else None,
    )
    ax.bar(
        subspace_evals[visible],
        filtered_weights_r[visible],
        width=0.14,
        alpha=0.9,
        color="C1",
        label="filtered weights" if idx == 0 else None,
    )

    filter_intensity_r = (
        np.abs(trigonometric_krylov_filter(coeffs_r, energy_grid, dt)) ** 2
    )
    filter_intensity_r /= filter_intensity_r.max()
    ax.plot(energy_grid, filter_intensity_r, color="k", linewidth=2)

    ax.axvline(subspace_evals[0], color="C3", linestyle="--", linewidth=1)
    ax.set_ylim(0, 1)
    ax.set_ylabel("weight")
    ax.legend(loc="upper right", title=f"$r={r}$")

axes[-1].set_xlabel("Energy eigenvalue $E_m$")
fig.suptitle(
    r"KQD-learned filter $|f_{\rm KQD}(E)|^2$ sharpening with Krylov dimension $r$",
    y=1.0,
)
fig.tight_layout()
plt.show()

r    retained    ground overlap    filtered energy
--    --------    --------------    ---------------
 2           2            0.4549           4.184510
 4           4            0.8373           3.310168
 6           6            0.9706           3.158100
 8           7            0.9701           3.158725
10           8            0.9638           3.164503

Subspace ground-state energy (target): 3.136297

ขั้นตอนถัดไป

ถ้าคุณพบว่างานนี้น่าสนใจ คุณอาจสนใจเนื้อหาต่อไปนี้:

คำแนะนำ

• Sample-based Krylov quantum diagonalization of a fermionic lattice model
• Ground-state energy estimation of the Heisenberg chain with VQE
• Quantum diagonalization algorithms course

อ้างอิง

[1] Ethan N. Epperly, Lin Lin, and Yuji Nakatsukasa. "A theory of quantum subspace diagonalization". SIAM Journal on Matrix Analysis and Applications 43, 1263–1290 (2022).

[2] N. Yoshioka, M. Amico, W. Kirby et al. "Diagonalization of large many-body Hamiltonians on a quantum processor". arXiv:2407.14431 (2024).

[3] R. M. Parrish and P. L. McMahon, Quantum filter diagonalization: quantum eigendecomposition without full quantum phase estimation, Physical Review Letters 122, 230401 (2019).

[4] G. Lee, S. Choi, J. Huh, and A. F. Izmaylov, Efficient strategies for reducing sampling error in quantum Krylov subspace diagonalization, Digital Discovery 4, 954-969 (2025).

[5] G. Lee, M. Kang, J. Hong, S. Fomichev and J. Huh, Filtered Quantum Phase Estimation, arXiv:2510.04294 (2025).
